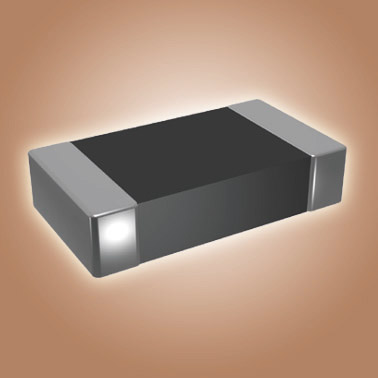

風華CMI系列鐵氧體疊層貼片電感

鐵氧體貼片電感全稱：貼片電感，其它稱呼：片感，片式電感等,英文名稱為FERRITE CHIP INDUCTORS。 疊層片式鐵氧體電感是先進的多層印刷技術及超細鐵氧體制造技術的結合物，它設計精巧、性能優越，滿足了現代表面貼裝技術的需要，是一種新型的片狀電感元件，廣泛應用于各類通訊設備、辦公自動化設備上。

了解貼片電感價格、規格、型號參數，尋找風華貼片電感代理商、AVX電感代理商、TDK電感代理商、批發商及小批量貼片電感零售電話、查看貼片電感代理證書，請聯系南京南山客服電話400 888 5058

貼片電感的特性介紹

體積小
漏磁少，不產生耦合，可靠性高。
無引線，不產生跟蹤性，適合高密度表面貼裝
優良的可焊性和耐熱沖擊性，適合波峰焊及回流焊

風華貼片電感的精度、直流電阻、額定電流、感量范圍等主要參數范圍

誤差精度 K：10% ；M：20% ；
直流電阻 0.15歐姆~3.5歐姆
額定電流 1~50mA
感量范圍 0.047uH~270uH

風華貼片電感的規格與型號命名方法

CMI 201209 V 47N K T

1、風華鐵氧體貼片電感產品代號：CMI
2、封裝尺寸：風華貼片電感常規封裝共9個，201209（0805）表示該電感的長度為2.0mm、寬度為1.2mm。它可選封裝尺寸包括(長*寬*高，單位mm)：
100505/0402:1.0mm*0.5mm
160808/0603:1.6mm*0.8mm
201209/805:2.0mm*1.2mm*0.9mm
201212/0805:2.0mm*1.2mm*1.2mm
321611/1206:3.2mm*1.6mm*1.1mm
321609/1206:3.2mm*1.6mm*0.9mm
322513/1210：3.2mm*2.5mm*1.3mm
451616/1806：4.5mm*1.6mm*1.6mm
453215/1812：4.5mm*3.2mm*1.5mm

3、電感材料代號：風華貼片電感所選用的材料有四種：分別用U V J X四個字母代表。
4、感量:風華電感的電感量表示仍然采用三位數表示法，但是與貼片電容電阻的三位數表示法有較大不同，需要注意以下三點：
4.1、感量單位是uH
4.2、N表示0.0nH，適用于較小感量值的標識
4.3、R表示0.0uH，適用于較大感量值的表示。和貼片電容電阻等產品表示方法較大不同。

舉例說明風華電感感量值的讀法和含義：
47N：0.047uH
R10：0.10uH
1R0：1uH=1000nH
101：100uH

5、誤差精度（%）：K：±10；M：±20；
6、包裝方式：T：卷帶盤裝；B：散裝。

風華電感代理商南京南山半導體介紹

風華貼片電感是風華電感等全系列產品代理商南京南山的主打產品之一，自2003年1月代理銷售風華全系列產品以來，南京南山堅持原廠渠道進貨，為國內眾多合作伙伴提供安全可靠、供貨及時穩定、品種型號豐富、針對性備貨以及標準化的物流、跟單流程，贏得了業內廣泛贊譽，被眾多同行學習借鑒。目前南京南山已經成為風華全國十家授權代理商經銷商之一，市場除了上海、蘇州、南京、合肥、常州、無錫等華東地區主要市場，在長春，沈陽、山東青島、煙臺、重慶、成都、西安、鄭州、等全國各主要市場均有大量穩定客戶，而華南地區作為南京南山的主要市場之一，特別成立了深圳分部，并在深圳設立了大型現貨倉庫，與南京倉庫配合，為各地企業提供全國客戶提供快速現貨服務。

貼片電感的最小包裝數量

1000505貼片電感（10K/盤）；160808~321609貼片電感（4k/盤）；321611~453215貼片電感（3k/盤）；
