貼片共模電感器
 |
品名：無鉛型繞線共模貼片電感器 英文：Chip Common Mode Choke Coils 品牌：風華/FH 代理商：南京南山半導體有限公司 |
 CMC貼片共模電感規格書 |

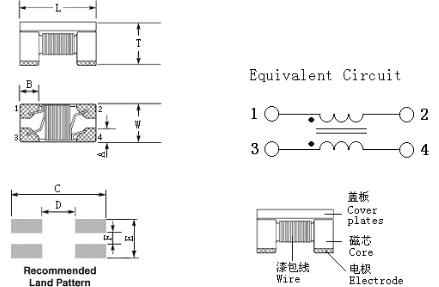

外形尺寸與內部結
貼片共模電感型號命名方法
CMC 0805 S — 900 T1、CMC:繞線共模片式電感器系列
2、0805：外型尺寸代號。0805(2.0×1.2mm)，1206(3.2×1.6mm)；
3、標稱阻抗：900=90Ω；371=370Ω；102=1000Ω；
4、包裝類型：T—卷盤包裝 注：CMC 系列產品阻抗公差精度均為±25%。
型號與參數表
| 型號規格 | 誤差范圍 | 標稱阻抗 | 測試頻率 | 直流電阻 | 額定電壓 | 額定電流 | 絕緣電阻 |
|---|---|---|---|---|---|---|---|
| CMC0805S-670T | ±25% | 67Ω | 100MHz | 0.25Ω | 50V | 400mA | 10MΩ |
| CMC0805S-700T | 70Ω | 0.3Ω | 400mA | ||||
| CMC0805S-750T | 75Ω | 0.3Ω | 400mA | ||||
| CMC0805S-900T | 90Ω | 0.35Ω | 330mA | ||||
| CMC0805S-121T | 120Ω | 0.3Ω | 370mA | ||||
| CMC0805S-161T | 160Ω | 0.35Ω | 330mA | ||||
| CMC0805S-181T | 180Ω | 0.35Ω | 330mA | ||||
| CMC0805S-261T | 260Ω | 0.4Ω | 300mA | ||||
| CMC0805S-301T | 300Ω | 0.42Ω | 290mA | ||||
| CMC0805S-361T | 360Ω | 0.45Ω | 280mA | ||||
| CMC0805S-371T | 370Ω | 0.45Ω | 280mA | ||||
| CMC0805S-451T | 450Ω | 0.5Ω | 250mA | ||||
| CMC0805S-601T | 600Ω | 0.6Ω | 220mA | ||||
| CMC1206S-900T | 90Ω | 0.3Ω | 370mA | ||||
| CMC1206S-161T | 160Ω | 0.4Ω | 340mA | ||||
| CMC1206S-261T | 260Ω | 0.5Ω | 310mA | ||||
| CMC1206S-601T | 600Ω | 0.8Ω | 260mA | ||||
| CMC1206S-102T | 1000Ω | 1Ω | 230mA | ||||
| CMC1206S-222T | 2200Ω | 1.2Ω | 200mA |
卷帶最小包裝量
| 規格尺寸 | 1206 | 0805 |
|---|---|---|
| 每卷數量 | 2000pcs | 3000pcs |
備注：風華高科目前提供的CMC系列均為無鉛型共模電感，完全符合RoHS指令，可完全放心用于出口產品用途。
