100uH功率電感封裝與型號參數

100uH貼片電感是目前市場上需求較多的一款大感量大電流電感。為方便電路板設計,NSCN品牌NSLP系列目前為用戶提供多種封裝尺寸的產品。
一、NSLP-C系列
1、100uH貼片電感封裝尺寸表如下:

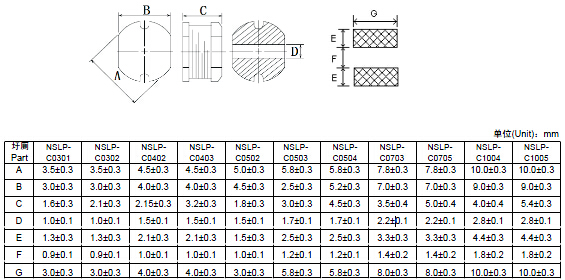

NSLP-C系列100uH貼片功率電感封裝尺寸圖

2、100uH貼片電感型號與參數表:

工廠型號(C系列) 電感量(uH) 公差 測試頻率 直流電阻 Max(Ω) 飽和電流 Max (A)
NSLP-C0302-101KT 100uH 10% 1kHz 2.20 0.220
NSLP-C0403-101KT 1.400 0.40
NSLP-C0502-101KT 1.800 0.27
NSLP-C0503-101KT 0.750 0.70
NSLP-C0504-101KT 0.70 0.55
NSLP-C0703-101KT 0.480 0.65
NSLP-C0705-101KT 0.40 0.78
NSLP-C1004-101KT 0.30 0.95
NSLP-C1005-101KT 0.33 1.15

二、E系列

1、100uH貼片電感封裝尺寸表如下:

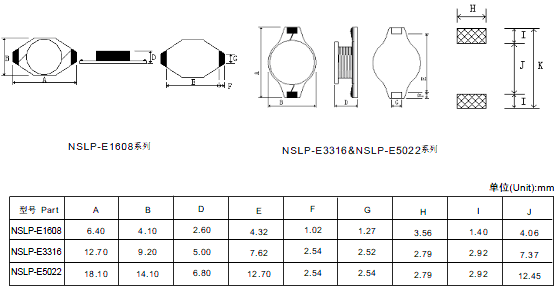

NSLP-E100uH功率電感封裝尺寸示意圖

2、100uH貼片電感型號與參數表:

工廠型號(E系列) 電感量(uH) 公差 測試頻率 直流電阻 Max(Ω) 飽和電流 Max (A)
NSLP-E1608-101MT 100uH 20% 100kHz 2.000 0.31
NSLP-E3316-101MT 0.330 1.2
NSLP-E5022-101MT 0.190 3.0

三、R系列
1、100uH貼片電感封裝尺寸表如下:

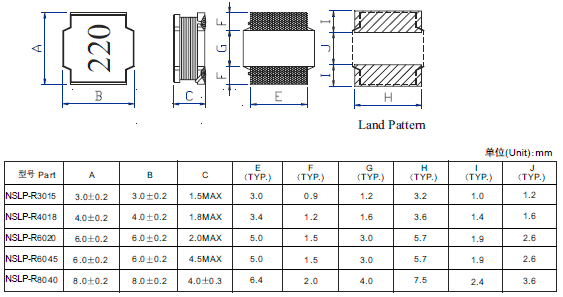

R系列100uh功率電感封裝尺寸圖表

2、R系列100uH貼片電感型號與參數表:
工廠型號(R系列) 電感量(uH) 公差 測試頻率 直流電阻 Max(Ω) 飽和電流 Max (A)
NSLP-R4018-101MT 100uH 20% 100kHz 1.500±30% 0.40
NSLP-R6045-101MT 0.500±30% 0.80
NSLP-R8040-101MT 0.290±30% 1.00


四、P系列

1、封裝與規格尺寸圖表

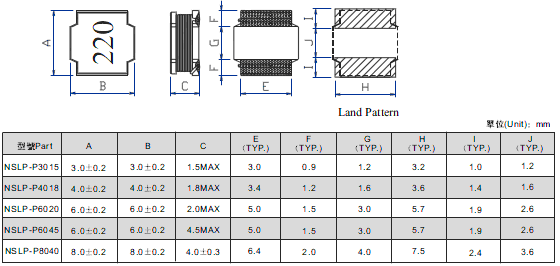

P系列功率電感規格尺寸示意他

2、型號與參數表


工廠型號(P系列) 電感量(uH) 公差 測試頻率 直流電阻 Max(Ω) 飽和電流 Max (A)
NSLP-P4018-101MT 100uH 20% 100kHz 1.500±30% 0.40
NSLP-P6045-101MT 0.500±30% 0.80
NSLP-P8040-101MT 0.290±30% 1.00

五、M系列

1、封裝與規格尺寸圖表

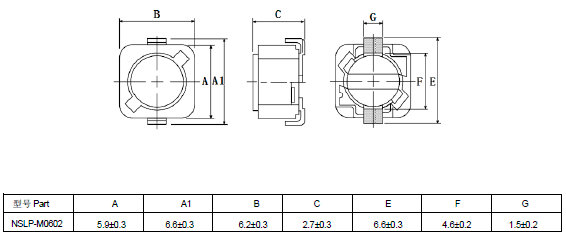

M系列功率電感規格尺寸圖1

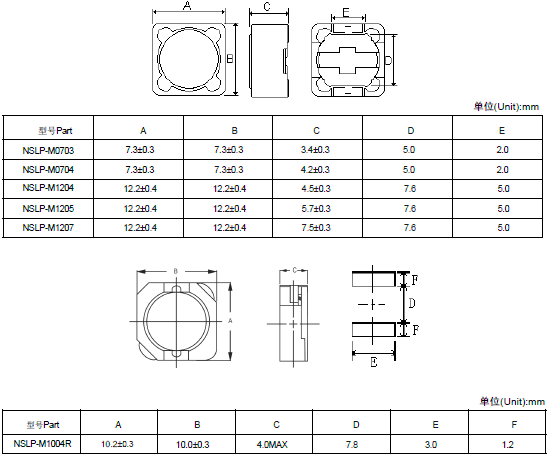

M系列功率電感規格尺寸圖2

2、型號與參數表
工廠型號(M系列) 電感量(uH) 公差 測試頻率 直流電阻 Max(Ω) 飽和電流 Max (A)
NSLP-M0602-101MT 100uH 20% 1kHz 1.500 0.45
NSLP-M0703-101MT 0.790 0.50
NSLP-M0704-101MT 0.610 0.60
NSLP-M1205-101MT 0.198 1.30
NSLP-M1207-101MT 0.220 1.70
NSLP-M1004-101MT 100kHz 0.430 1.35
NSLP-M1204-101MT 0.308 1.20
