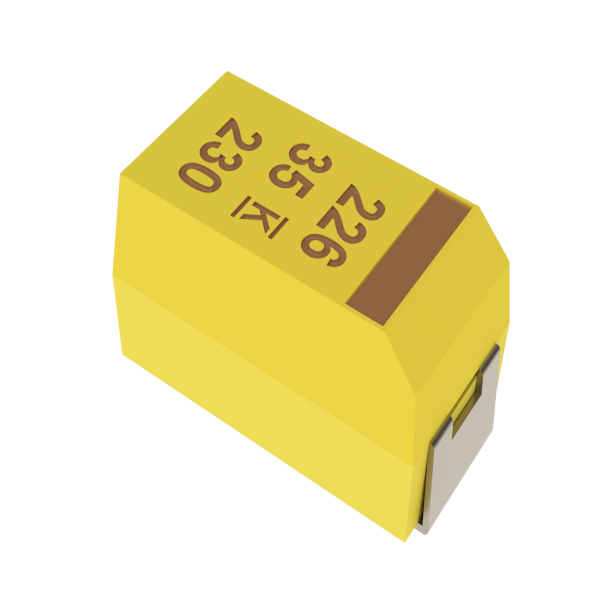

基美T496D系列：內建熔斷器的固態鉭貼片電容

T496系列是KEMET在標準工業級T491系列基礎上，增加“內置保險絲”功能的故障安全（Fail-Safe）型固態MnO?鉭電容。其中“D”對應7343-31（EIAmetric）外殼尺寸，容量/電壓范圍寬，適合對短路失效模式敏感的高可靠場合。可以說，基美T496D系列是內建熔斷器的固態鉭貼片電容。

核心特點

1.故障安全：元件內部集成可熔鏈路，在異常過流或擊穿時快速斷開，防止持續短路起火。

2.兼容性：外形尺寸、焊盤與T491D完全一致，可直接替換，無需重新制板。

3.應力篩選：100%涌流沖擊測試（0.5Ω回路，75%額定電壓，4次循環），確?？估擞磕芰Α?/p>

4.環保與工藝：激光打標、精密模壓外殼，端子無鉛、符合RoHS及EIA-481-1卷帶包裝。

主要電氣參數（25°C典型值）

| 參數 | 范圍 / 等級 | 說明 |

|---|---|---|

| 額定電壓 | 6.3 V … 50 V | 每 0.1 V 步進可選 |

| 容值范圍 | 4.7 µF … 330 µF | 容差 ±10 %、±20 % |

| ESR（100 kHz） | 80 mΩ … 900 mΩ | 與容量/電壓成反比 |

| 漏電流 | 0.01 CV (µA) 或 0.5 µA 取大者 | 5 min 讀數 |

| 工作溫度 | –55 °C … +125 °C | 電壓降額 >85 °C |

（注：具體CV組合請查KEMET官方選型表。）

保險絲動作特性

熔斷電流：典型2…5A（與容量及外殼有關），在10ms內斷開。

開路殘壓：熔斷后兩端可承受額定電壓，無飛弧或燃燒。

可重置性：一次性保護，元件熔斷后需更換。

型號推薦

T496D226K025ATE800、T496D685K035ATE1K3

典型應用

T496D系列“內建保險絲”鉭電容的最大價值，是在“一旦短路就可能引發二次災難”的場合充當最后一道安全屏障。因此，它特別適合以下幾類應用場景：

1.航空/航天

衛星、探空火箭、無人機飛控、機載DC-DC、二次電源母線

需求：單點失效不能起火或熔板，且無法現場維修

2.汽車電子

48V/12V雙向DC-DC、BMS、EPS、ADAS域控制器

需求：ISO26262要求“短路不能導致線束燒毀”

3.醫療與生命支持

便攜/植入式除顫器、輸液泵、呼吸機等II/III類設備

需求：IEC60601對“單一故障安全”的強制條款

4.通信&服務器

5G宏基站、RRU、OTN電源、刀片服務器POL模塊

需求：熱插拔或短路時不能拉垮整個背板

5.高可靠工業

軌道牽引、電網繼保、深海探測儀器、煤礦安全監控

需求：高沖擊、高振動、無人值守，短路即停機成本高

所有對“短路失效=系統災難”的場景，T496D都能在最后一道防線上提供主動斷開保護。

選型與焊接提示

1.降額：建議工作電壓≤50%額定電壓；85°C以上每升高10°C再降額10%。

2.回流焊：標準無鉛260°C峰值，最大30s；手工焊350°C，3s。

3.PCB布局：保持0.1Ω/V以上回路阻抗，降低沖擊電流；保險絲方向無正負要求。

包裝與訂購示例

包裝：12mm載帶，7″(178mm)或13″(330mm)卷盤，每盤500/1kpcs。

料號示例：T496D476K050ATE700

–T496D：系列+外殼

–476：47µF

–K：±10%

–050：50V

–A：標準端子

–T：100%涌流測試

–E700：7″卷帶500pcs裝

通過在內核級引入熔絲，T496D系列在不增加額外BOM面積的前提下，為設計師提供了最后一道“保險”，使高可靠系統真正實現了“失效而不災難”。
