君耀5.0SMDJ-AT系列——車規級高功率TVS二極管

發布時間：2025-07-21 品牌：君耀電子(BK) 瀏覽量：10

5.0SMDJ-AT系列是君耀電子面向汽車與工業應用推出的表面貼裝（SMD）瞬態電壓抑制器，專為12/24/48V車載網絡、ECU、傳感器、電機驅動等端口提供5kW（10/1000µs）級別的浪涌保護，符合AEC-Q101車規認證。今天，我們就來介紹一下君耀5.0SMDJ-AT系列——車規級高功率TVS二極管。

關鍵特性

峰值脈沖功率：5000W（10/1000µs波形）

反向關斷電壓VRWM：11V–170V，覆蓋絕大多數乘用車與商用車電源母線

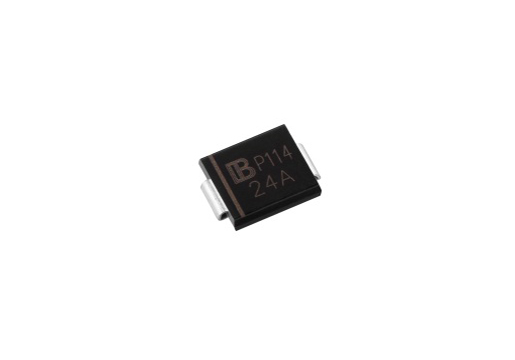

封裝/尺寸：SMC（DO-214AB），低剖面、內置應力緩沖結構，適合高可靠SMT產線

玻璃鈍化工藝：低漏電、低電感，鉗位一致性好，抗重復浪涌能力強

快速響應：典型響應時間<1ps，可抑制ns級ESD/EFT及負載突降（Load-Dump）事件

溫度范圍：-55°C~+150°C，滿足發動機艙等嚴苛環境要求

應用領域

汽車電子：12V/24V/48V電源總線、CAN/LIN總線、車載充電機、LED照明

工業控制：PLCI/O、以太網供電（PoE）、馬達驅動、儀器儀表

通信設備：基站電源、GPS/4G/5G天線端口、RS-485/232接口

AEC-Q101認證

AEC-Q101是汽車電子委員會（AEC）針對分立半導體器件發布的車規級應力測試標準。君耀5.0SMDJ-AT系列TVS二極管通過該認證，意味著其可靠性驗證流程與汽車級要求完全一致，可直接用于發動機艙、車身電子等安全關鍵位置，主要特點包括：

1.可靠性測試項目

–高溫反偏（HTRB）、高溫高濕（H3TRB）、溫度循環（TCT）、功率溫度循環（PTC）、高壓蒸煮（AC）等數十項加速壽命試驗。

–通過上述測試后，器件在−55°C~+150°C的工作結溫范圍內仍能保持5kW的峰值脈沖功率能力。

2.符合車規體系文件

–材料符合J-STD-020MSL1濕敏等級，支持無鉛回流焊。

–靜電防護等級達IEC61000-4-2空氣/接觸30kV，滿足整車ESD設計規范。

3.供應鏈與可追溯性

–認證要求每批次晶圓、封裝、測試數據可追溯15年；Digi-Key等目錄已標注“Automotive/AEC-Q101”等級，方便OEM/Tier-1直接采買。

簡而言之，AEC-Q101認證是5.0SMDJ-AT系列的“身份證”——有了它，器件才能在汽車BOM中標注“車規級”，滿足整車15年/240000km的壽命及失效-安全要求。

君耀TVS型號推薦

5.0SMDJ100A-AT	5.0SMDJ70CA-AT	5.0SMDJ40A-AT	5.0SMDJ30CA-AT
5.0SMDJ26CA-AT	5.0SMDJ100CA-AT	5.0SMDJ45A-AT	5.0SMDJ60A-AT
5.0SMDJ150CA-AT	5.0SMDJ54CA-AT	5.0SMDJ120A-AT	5.0SMDJ40CA-AT
5.0SMDJ70A-AT	5.0SMDJ24A-AT	5.0SMDJ28CA-AT	5.0SMDJ90A-AT
5.0SMDJ170A-AT	5.0SMDJ85CA-AT	5.0SMDJ75CA-AT	5.0SMDJ45CA-AT
5.0SMDJ48CA-AT	5.0SMDJ75A-AT	5.0SMDJ30A-AT	5.0SMDJ36A-AT
5.0SMDJ48A-AT	5.0SMDJ110CA-AT	5.0SMDJ22A-AT	5.0SMDJ36CA-AT
5.0SMDJ51CA-AT	5.0SMDJ78A-AT
