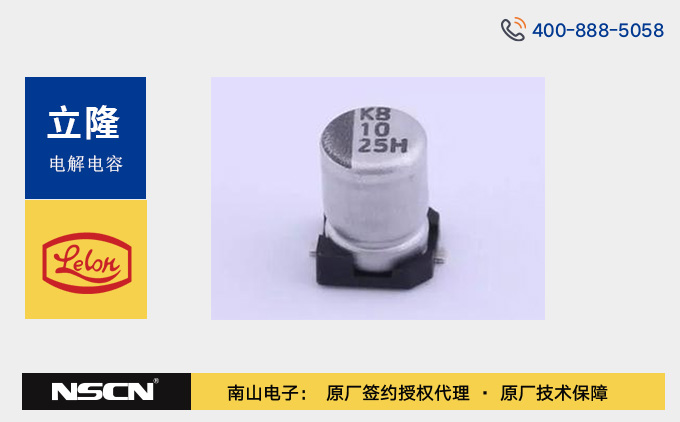

立隆電子VZH100M系列10μF小體積貼片鋁電解電容的高溫解決方案

在電子元器件領域，高性能電容器始終是電路穩定運行的關鍵支撐。立隆電子推出的VZH100M系列貼片型鋁電解電容器，聚焦10μF標準容值，憑借其在車規級標準下的卓越表現，以及低阻抗、長壽命的核心優勢，成為電源濾波、儲能等場景的優選方案。

核心參數解析：

• 電氣性能
  • 容量與容差：額定靜電容量 10μF，容差 ±20%（120Hz/20℃測試）。
  • 電壓規格：覆蓋 16V、25V、35V、50V、63V 等額定直流工作電壓。
  • 漏電流：20℃時漏電流≤0.01CV 或 3μA（取較大值）。
  • 阻抗與紋波：4mm×5.7mm 規格在 20℃/100kHz 時阻抗≤1.35Ω，6.3mm×5.7mm 規格在 105℃/100kHz 時紋波電流可達 165mA。
• 物理與環境特性
  • 尺寸范圍：直徑 4mm~6.3mm，長度 5.7mm（如 4×5.7mm、6.3×5.7mm 等），殼體帶防爆閥設計。
  • 溫度范圍：-55℃~+105℃寬溫工作，-25℃時阻抗比≤4，-55℃時阻抗比≤8。
  • 壽命保證：105℃施加額定電壓下，直徑≤6.3mm 型號壽命 5000 小時，直徑≥8mm 型號壽命 2000 小時。

關鍵技術優勢：

• 長壽命可靠性設計
  • 通過 105℃耐久性測試驗證：持續施加額定電壓 2000~5000 小時后，靜電容量變化率≤±30%，損失角正切值≤初始規格的 300%，漏電流不超過初始標準，確保器件在高溫環境下的性能穩定性。
• 高頻低阻抗特性
  • 針對開關電源、DC-DC 轉換器等高頻場景優化，10kHz 頻率下紋波電流補正系數達 1.0，無需額外降額設計，可有效降低紋波電壓，提升電源轉換效率。
• 嚴苛認證與環保合規
  • 產品符合 RoHS 環保指令，不含鉛、鎘等有害物質；通過 AEC-Q200 車規認證，可適應發動機艙、車載電源等振動、高溫的復雜汽車電子環境。

編碼結構說明：

以“VZH100M1CTR-0406”為例：

• VZH：系列名稱，代表貼片型鋁電解電容器；
• 100：額定容量代碼，對應 10μF（10×101μF）；
• M：容差標識，即 ±20%；
• 1C：額定電壓代碼（1C=16V，其他如 1E=25V、1H=50V）；
• TR：包裝形式，編帶包裝適用于自動化貼裝；
• 0406：尺寸代碼，04 代表直徑 4mm，06 代表長度 5.7mm。

應用場景：

• 汽車電子：發動機控制單元（ECU）、車載充電器（OBC）、LED 車燈驅動、車載音響系統的電源濾與波儲能。
• 工業控制：變頻器、伺服電機驅動、PLC 電源模塊，應對工業環境中的電壓波動與高溫挑戰。
• 消費電子：高端筆記本電腦電源、智能家居設備、無人機電池管理系統，提升設備續航與穩定性。

南山電子是立隆電子（Lelon）授權代理商，歡迎咨詢選購立隆VZH100M系列貼片鋁電解電容，如需更多產品信息與選型指南，請聯系客服電話400 888 5058或者聯系網站客服。
