基美車規級陶瓷電容CKC21C與CKC21X系列專為汽車級高可靠性場景設計

基美車規級陶瓷電容CKC21C、CKC21X系列同屬KEMET“KC-LINKAuto”車規C0G/NP0平臺，專為汽車級高可靠性場景設計。兩者均通過AEC-Q200認證，具備低ESL、軟端接（SoftTermination）、耐高溫、耐板彎（Board-flex）等特性，可在-55°C～+150°C環境下長期穩定工作。

核心共性

介質：C0G（NP0）——電容值幾乎不隨溫度、電壓變化，容值漂移<±30ppm/°C

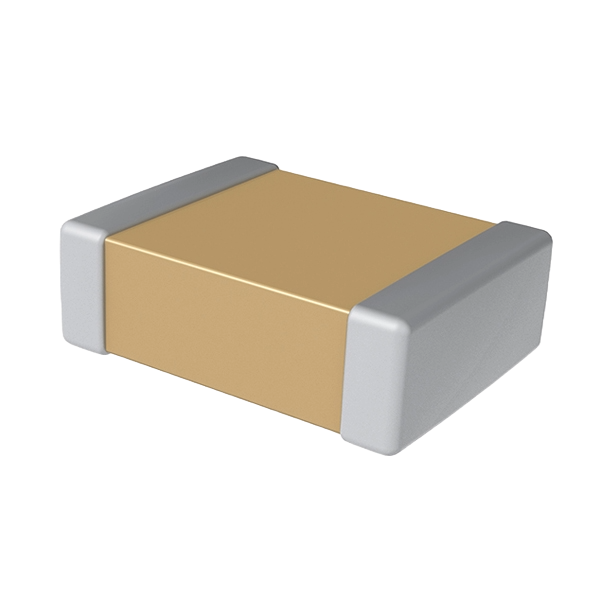

結構：2220尺寸（5.90mm×5.00mm），表面貼裝，軟端接抗機械應力

濕度敏感度：MSL-1，支持無限制車間壽命

環保：符合RoHS、REACH及無鹵要求

差異速覽

|系列|主要額定電壓|典型容值區間|容差|特色應用|

|------|--------------|--------------|------|----------|

|CKC21C|650V–1.2kV|5100pF–7500pF|±5%/±10%|EV主驅逆變器、DC-Link濾波、車載充電器PFC|

|CKC21X|500V–1.2kV|12nF–15nF|±10%|高功率LED驅動、48V輕混系統、車載DC-DC|

CKC21C與CKC21X的主要區別集中在“容值范圍”和“額定電壓”這兩點，其余結構、溫度等級、軟端接、AEC-Q200認證等完全一致：

1.容值區間

CKC21C：5100pF～7500pF

CKC21X：12nF～15nF（比CKC21C大約高1.6～3倍）

2.額定電壓

CKC21C：650V、1kV、1.2kV三檔

CKC21X：500V、1kV、1.2kV三檔（多了500V選項，少了650V）

因此：

若電路需要更高容量且工作電壓≤1kV，優先選CKC21X；

若工作電壓≥800V且容量需求較低，CKC21C更匹配。

典型料號示例

CKC21C512KWGACAUTO：5100pF/650V/±10%/2220軟端接

CKC21C752JEGAC7800：7500pF/1.2kV/±5%/2220軟端接

CKC21X123KEGACAUTO：12nF/1.2kV/±10%/2220軟端接，板彎敏感應用首選

CKC21X153KCGAC7210：15nF/500V/±10%/低ESL設計，適合高頻開關電源

此外還有CKC21C153JDGACAUTO、CKC21C333JDGACAUTO、CKC21C622JJGACAUTO、CKC21C243KEGLCAUTO、CKC21X472JJGACAUTO、CKC21X333JDGACAUTO

應用場景

新能源汽車OBC、DC-DC、逆變器

車載LED前照燈、激光雷達電源

48V輕混系統&高壓母線濾波

任何對溫度循環、機械沖擊、長壽命有嚴苛要求的汽車電子

選型要點

1.先按工作電壓確定系列：≥800V優先CKC21C；<800V且需更大容量可選CKC21X。

2.關注板彎風險：軟端接型號后綴含“AUTO”或“A”均可承受≥5mm板彎測試。

3.高頻場合：CKC21X低ESL結構可降低紋波電流損耗。
