高Q貼片電容

規格書下載地址(PDF格式)

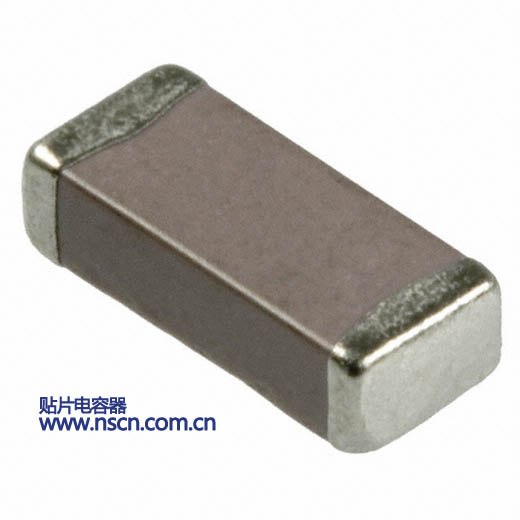

高Q貼片電容

高Q型貼片電容又稱為高品質因數貼片電容,風華的貼片式高Q電容器包括通用型、射頻型和大功率型三種,均屬于I類高頻電容器,疊層獨石結構,具有高可靠性和優良的焊接性和耐焊性,適合回流焊和波峰焊。額定容量在0.5pf~1.5nF(0805規格)之間。目前批量生產主要是0402、0603和0805三個規格尺寸。直流電壓范圍25V~250V。
風華高科作為國內最大的貼片式電容生產制造企業之一,是中國最大的新型元器件及電子基礎材料的科研、生產和出口基地,全球八大片式元器件制造商之一,被列入國家520戶重點大型國有企業集團,是全國技術創新試點企業、國家通訊產品國產化配套元件定點企業以及全國36家擴大企業博士后流動站之一。風華高Q型貼片電容系列產品無論是在可靠性、一致性等各個方面都無可挑剔。南京南山作為風華電容直接授權代理商,長期以來堅持原廠進貨渠道,并被授予電能表行業唯一一個行業授權經銷商。點擊查看風華代理聯系方式

高品質因數貼片電容導購

高Q貼片電容特性介紹

風華高Q型貼片電容分為通用型、射頻型和大功率型高Q貼片電容器。

通用型:高頻率,高Q值,使用頻率在1Mhz~3Ghz之間

射頻型:高Q值,低等效串聯電阻,低等效串聯電感;溫度系數為0±30ppm/℃(-55℃~﹢125℃)

大功率型:其介質由低介電常數,低損耗陶瓷構成,本系列非常適合高頻電子線路使用。

型號識別與命名方法

0805 CG 101 J 500 N T

1、封裝尺寸:通用型貼片電容包括三個常用的封裝:0402、0603、0805;
2、介質種類:介質不同工作溫度不同。風華通用型貼片電容介質有5種,分別用CG(c0g或NPO)、B(X7R)、F(Y5V)、X(X5R)、E(Z5U)表示。
3、標稱容量代號(單位:pF): 101:標稱阻值為100pF,標稱容量采用E-24標準的三位數表示法或E-96標準四位數表示法,前兩位是有效數字(E-96四位數表示法中,前三位是有效數字),最后一位是有效數字后零的個數。
4、電容值誤差精度代號: F(±1%)、G(±2%)、H(±3%)、J(±5%)、K(±10%)、C(±0.25pF)、B(±0.10pF)、D(±0.50pF)
5、額定工作電壓:三位數表示法,500表示50V;501表示500V,6R3表示6.3V。
6、端頭電極種類:通用型貼片電容一般都是采用N(銀或銅層/鎳層/錫層三層電鍍端頭),另外兩種團頭類型有 S(純銀端頭)、C(純銅端頭)。
7、包裝方式代號: T表示編帶包裝; C表示塑料袋包裝;

用途

通用型高Q貼片電容適用于射頻RF電路及要求Hi-Q,低ESR,高頻率響應的微波電路中。
射頻高Q型貼片電容適用于移動通信基站;無線通信產品;射頻匹配網絡。
大功率高Q型貼片電容特別適用于高頻及大功率電路。

包裝方式及數量:

0402(10k/盤),0603和0805封裝4k/盤
