貼片合金電阻

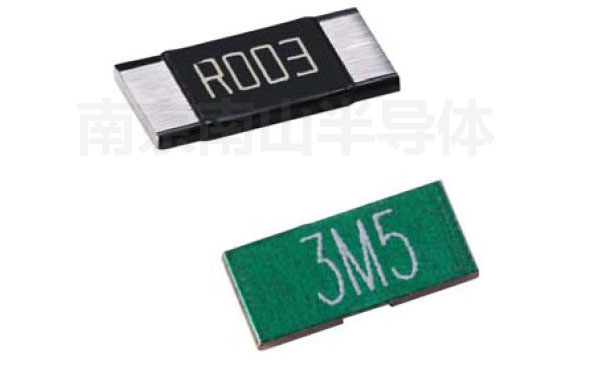

合金電阻是一種貼片豪歐電阻,常用阻值在1豪歐~15豪歐之間,溫度系數50ppm。尺寸主要是2512規格,2010用量要少很多。主要用途是作為采樣電阻使用,如電源電路、發動機電路的電流檢測之用。南京南山是風華合金電阻的國內一級代理商,同時我們也分銷風華高科旗下的臺灣光頡(VIKING)品牌LR系列。
常規風華貼片電阻最大額定功率是1W,但是在有些特定電路中,需要使用更高額定功率的貼片電阻以提高電路安全性。這時,普通的用陶瓷為基材的貼片電阻從工 藝上較難實現。為此,風華特別開發了應用在大功率場合的合金貼片電阻,在結構上用合金層代替了與普通貼片電阻的陶瓷基片,整個構造上包括: 合金層、銅層、錫焊接層、保護層和表面印刷的阻值標記幾部分。

導購

貼片合金電阻購買須知

生產廠家:廣東風華高新科技股份有限公司
授權代理商:南京南山半導體有限公司
電阻封裝形式:SMD(貼片封裝)
封裝尺寸:包括1206,1210,2512三個常規封裝尺寸。
電阻額定功率:1W~3W,最高可達3W,較常規厚膜貼片電阻的額定功率大大提高。
最低溫漂(TCR):±50ppm/℃
可選貼片電阻精度:1%,2%,3%,5%
最小包裝數量:1206和1210封裝 5k/盤;2512封裝 4k/盤

風華合金貼片電阻規格型號命名方法

我們通過具體型號作為例子來說明風華合金電阻的規格和命名規則:
MG N 12 H R03 FGT

1、MG:是合金貼片電阻器產品代號;
2、N: 第二位是額定功率代號,其中N表示額定功率為3W,其他可選額定功率包括:C(1W)、K(1.5W)、L(2W)、M(2.5W)共5個額定功率值可選
3、12:第三個是合金貼片電阻封裝封裝代號(也可以稱為型號代號)。12意思是這是一個2512封裝合金貼片電阻,其他代號有:06(1206);10(1210) 共三個封裝型號可選。
4、H:電阻溫度系數代號。H代表±50ppm/℃,其他可選溫度系數代號有:X:±75ppm/℃;K:±100ppm/℃;
5、R03:合金貼片電阻阻值代碼。需要注意的是,單位是歐姆(Ω),小數點用R表示;單位是mΩ(毫歐),小數點用M表示。R03即表示該合金貼片電阻的阻值是0.03歐姆。R22表示0.22歐姆;R047表示阻值為0.047歐姆;而M50表示0.50mΩ;2M50表示阻值為2.50mΩ(毫歐)。其他阻值規則與通用型貼片電阻相同。
6、F:電阻值誤差精度代號。F(代表:±1%)、G(代表:±2%)、H(代表:±3%)、J(代表:±5%)
7、G:電阻結構代號:風華合金貼片電阻的工藝和構造有兩種,具體構照?qǐng)D見合金貼片電阻規格書
8、T:電阻包裝方式代號: T表示編帶包裝;B表示塑料盒包裝;C:塑料盒散裝。這個與通用型貼片電阻含義完全相同。

合金電阻特點

最高功率可達3W
最低TCR為±50ppm%/℃
適應再流焊與波峰焊
適于做電流探測用電阻器如電源電路、發動機用電路等。
裝配成本低,并與自動裝貼設備匹配
機械強度高,高頻特性優越
符合ROHS指令要求

合金電阻常用型號

LR12FTDS0M50
LR12FTDS0M75
LR12FTDSR001
LR12FTDS1M50
LR12FTDSR002
LR12FTDRR001G
LR12FTDR1M50G
LR12FTDRR002G
LR12FTDR2M50G
LR12FTDRR003G
LR12FTDR3M50G
LR12FTDS6M50G
LR12FTDSR007G
LR12FTDSR008G
LR12FTDSR009G
LR12FTDSR010G
