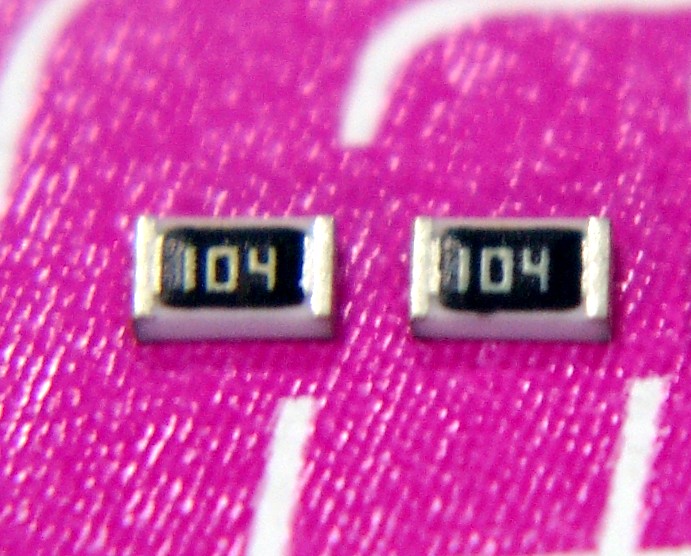

貼片功率電阻又稱為大功率貼片電阻是金屬玻璃鈾電阻器中的一種,將金屬粉和玻璃鈾粉混合,采用絲網印刷法印在基板上制成 的厚膜貼片式電阻器。其英文名稱為:Chip Fixed Resistor。南京南山半導體有限公司自2003年起成為風華全系列被動元器件直接授權代理商,現已成為包括風華貼片功率電阻等阻容感在內的全國最大 代理商之一。更由于在電能表等行業的卓越表現,被授權為國內唯一一家行業授權代理-智能電表行業授權代理。風華功率貼片電阻常被應用在功率通訊、轉換器、 印表機以及一般消費性產品領域。
生產廠家:廣東風華高新科技股份有限公司
授權代理商:南京南山半導體有限公司
電阻封裝形式:SMD(貼片封裝)
封裝尺寸:目前常規貼片功率電阻封裝尺寸有六種:0603、0805和1206、1210、2010、2512封裝。封裝與尺寸的對應關系請參看功率貼片電阻規格書。
電阻額定功率:1/8W~2W。功率貼片電阻的額定功率相較通用性貼片電阻有較大提高。0603封裝功率電阻的功率從1/10W提高到1/8W,2512封裝電阻從1W提高到2W。滿足對電阻功率有較高要求的電路環境。
電阻最小包裝數量:2010和2512這兩個封裝為 4k/盤,其余較小封裝尺寸的貼片功率電阻均為5k/盤
電阻阻值范圍:目前風華功率貼片電阻的阻值可選范圍因封裝尺寸的不同略有差異。0603和0805封裝的阻值范圍是0.022R~22MR之間。1206、1210、2010折三個封裝的功率電阻阻值范圍在0.1R~22MR之間。2512封裝阻值只有1R一個品種。(R是Ω單位的簡寫;E-24,E96阻值均有。)
功率貼片電阻的溫度系數:不同阻值的功率貼片電感其溫度系數也存在明顯差異。溫度系數與阻值范圍的對應關系如下:
10歐姆≤R≤1M歐姆;±100ppm/℃;
0.301歐姆≤R≤1歐姆:±200ppm/℃;
0.051Ω≤R≤0.1Ω:±400ppm/℃;
0.01Ω≤R≤0.05Ω\10MΩ<R≤22MΩ:±500ppm/℃;
1Ω≤R<10Ω,1MΩ<R≤10MΩ:250ppm/℃;
0.101Ω≤R≤0.3Ω:±300ppm/℃;
電阻精度:F=1%;G=±2%;H±3%;J=±5%;K=±10%;
ROSH:符合歐盟Rosh標準
風華對功率貼片電阻的規格命名與普通厚膜貼片電阻有一定的區別,下面,我們通過具體型號作為例子來說明風華該系列電阻的規格和命名規則:
RP J 1210 M R047 J T L
1、RP:功率貼片電阻的產品代號;
2、J:額定功率代號,J表示該功率電阻額定功率為1W。其他代號分別為:E:1/8W;F:1/4W;G:1/2W;H:3/4W;J:1W;Q:1/5W;L:2W。
3、1210:1210封裝,即具體尺寸為——長3.2mm 寬2.5mm 高度0.55mm;需要注意的是功率電阻封裝在風華的產品命名規則中,一般是用封裝的后兩個數字代替,如:03代表0603,12代表2512,因1210和2010兩個封裝的后兩個數字相同,因此將1210封裝代號不再簡寫。將10特指2010封裝。
4、 M:溫度系數為±200~500ppm/℃,具體溫度系數與阻值范圍有一一對應關系,相見貼片功率電阻溫度系數說明
5、R047:阻值為0.047R(歐姆);貼片功率電阻的阻值表示方法與常規厚膜貼片電阻表示法完全相同,都是三位和四位表示發,000表示跨接電阻(0歐姆電阻),用R代替小數點。相見貼片電阻阻值表示法
6、J:電阻精度誤差在±5% 范圍內;如果是F表示精度為1%;其他精度代號的含義:F=1%;G=±2%;H±3%;K=±10%;
7、T:編帶包裝
8、L:整體低鉛,符合RoSH標準。
點擊下圖查看完整規格命名方法:
最高額定功率可達2W
最低溫漂±100ppm/℃
適應再流焊與波峰焊
機械強度高、高頻特性優越。
符合RoHS指令要求
電性能穩定,可靠性高。
裝配成本低,并與自動裝貼設備匹配。
適用于做電流探測用電阻器
風華高科作為國內最大的貼片電阻生產制造企業,是國內最大的新型元器件及電子基礎材料的科研、生產和出口基地,全球八大片式元器件制造商之一,被列入國家520戶重點大型國有企業集團,是全國技術創新試點企業、國家通訊產品國產化配套元件定點企業以及全國36家擴大企業博士后流動站之一?,F(xiàn)擁有30多家子(分)公司,總資產近60億元,其下屬子公司廣東風華高新科技股份有限公司(簡稱風華高科,代碼000636)于1996年成功在深圳交易所上市。
隨著風華電阻電容電感等產品在國內外市場無可爭辯的市場地位和知名度和穩定品質保證,市場上有些貿易商打著所謂風華代理的名義出售打著風華標志的所謂“風華電阻”,實際上都是以極低的價格收購的各種品牌的死庫存(電子垃圾),重新貼上風華的新標簽銷售。盡管貼片電阻并沒有嚴格意義上的保質期,但是多年前的庫存積壓產品以及不同品牌的產品混雜,導致這些貼標產品的產品一致性和可焊性較差,不能確保品質的穩定性,一旦出現問題將毫無疑問的嚴重影響企業的正常生產。
我們?cè)撊绾闻袛嗪万?yàn)證對方是否是真的風華電阻電容電感等產品的代理商呢? 其實驗證起來非常簡單:
1、 資質驗證:風華高科在國內不設代理商,而全部采用經銷商制度。如果對方像你提供了風華的代理商證書,則可以確定對方的證書系惡意偽造。風華只會針對具體企業或特定行業用戶提供有針對性的授權經銷證明。即風華會為您的企業出具一份證明,來證明南京南山半導體是風華的授權代理商。比如風華認定南京南山為電能表行業授權經銷商。
2、直接與風華原廠聯系確認對方是否為風華電阻代理商(經銷商)。這個是最好處理和驗證的一個方法,通過電話或者郵件,您可以得到一個明確無誤的確認信息,或可以通過傳真的方式請求風華原廠加以確認風華代理的真?zhèn)巍?br />
3、要求風華功率貼片電感代理商提供風華原廠隨貨發出的該批次功率電阻檢驗報告。
