高精度貼片晶振TSX-3225 16MHz~48MHz 愛普生石英晶振大全

TSX-3225晶振是一款MHz級別的小串聯電阻(60R)、小尺寸(3225)、高精度(10ppm)石英晶體諧振器。頻率范圍覆蓋16M~48Mhz這一最常使用的范圍,是目前愛普生使用最廣泛的一款無源晶振。3225小尺寸、高精度、高穩定性石英晶振廣泛用于移動電話,藍牙,無線-局域網,ISM 頻段電臺廣播,MPU時鐘等領域。
作為一款精度10ppm晶振,提供負載電容范圍在7pF~∞之間。另外可以提供6pF型號,但是精度略有下降到15ppm~20ppm。

|TSX-3225晶振參數

      類別:石英晶體/貼片晶體/晶體諧振器
      品牌:EPSON(愛普生)
      標準頻率:16MHz~48MHz
      規格尺寸:3225(3.2x2.5x0.6mm)
      可供精度:10ppm
      溫度特性:10ppm
      負載電容:≥6pF
      串聯電阻(ESR):60Ω
      工作溫度:-40℃ ~ +85℃/105℃
      晶振等級:工業級
      激勵功率:≤200μW
      規格書:TSX-3225

|愛普生晶振代理商信息

      授權代理商:南京南山半導體有限公司
      授權區域:中國大陸
      代理證書編號:16006(南京南山);16014(香港南山)
      現貨倉庫:南京
      進出口企業代碼:320174536188X

|選型采購聯系方式

      官方網站:http://linkedfarm.cn
      客服電話:400-888-5058;025-52188228
      客服QQ:372189294(終端)、1626381662(貿易商)
      選型支持:13701585577

|熱銷晶振型號

原廠編碼 標準型號 北美型號 核心參數
X1E000021069612 TSX-3225 16.000000MHz 18.0 +10.0-10.0 TSX-3225 16.0000MF10P-C3 16MHz 18pF
X1E000021037512 TSX-3225 16.000000MHz 9.0 +10.0-10.0 TSX-3225 16.0000MF18X-AC3 16MHz 9pF
X1E000021077112 TSX-3225 16.384000MHz 8.0 +10.0-10.0 TSX-3225 16.3840MF20X-AJ3 16.384MHz 8pF
X1E000021046912 TSX-3225 18.432000MHz 12.0 +10.0-10.0 TSX-3225 18.4320MF10Z-W3 18.432MHz 12pF
X1E000021043712 TSX-3225 18.432000MHz 16.0 +10.0-10.0 TSX-3225 18.4320MF18X-B3 18.432MHz 16pF
X1E000021006512 TSX-3225 19.200000MHz 7.0 +10.0-10.0 TSX-3225 19.2000MF10Z-AG3 19.200000MHz 7pf
X1E000021062412 TSX-3225 20.000000MHz 12.0 +10.0-10.0 TSX-3225 20.0000MF18X-W3 20MHz 12pF
X1E000021071412 TSX-3225 22.118400MHz 16.0 +10.0-10.0 TSX-3225 22.1184MF10Z-B3 22.118400MHz 16pF
X1E000021074612 TSX-3225 24.576000MHz 15.0 +10.0-10.0 TSX-3225 24.5760MF20X-R3 24.576MHz 15pF
X1E000021026412 TSX-3225 24.000000MHz 18.0 +10.0-10.0 TSX-3225 24.0000MF18X-C3 24MHz 18pF
X1E000021012712 TSX-3225 24.000000MHz 9.0 +10.0-10.0 TSX-3225 24.0000MF20X-AC3 24MHz 9pF
X1E000021012812 TSX-3225 24.000000MHz 10.0 +10.0-10.0 TSX-3225 24.0000MF20X-K3 24MHz 10pF
X1E000021012912 TSX-3225 24.000000MHz 12.0 +10.0-10.0 TSX-3225 24.0000MF20X-W3 24MHz 12pF
X1E000021062112 TSX-3225 25.000000MHz 9.0 +10.0-10.0 TSX-3225 25.0000MF18X-AC3 25MHz 9pF
X1E000021035212 TSX-3225 25.000000MHz 20.0 +10.0-10.0 TSX-3225 25.0000MF18X-G3 25MHz 20pF
X1E000021014012 TSX-3225 25.000000MHz 16.0 +10.0-10.0 TSX-3225 25.0000MF20X-B3 25MHz 16pF
X1E000021064812 TSX-3225 25.000000MHz 18.0 +10.0-10.0 TSX-3225 25.0000MF20X-C3 25MHz 18pF
X1E000021013912 TSX-3225 25.000000 MHz 12.0﹢10.0-10.0   25MHz 12pF
X1E000021014612 TSX-3225 26.000000MHz 8.0 +10.0-10.0 TSX-3225 26.0000MF10Z-AJ3 26MHz 8pF
X1E000021014712 TSX-3225 26.000000MHz 9.0 +10.0-10.0 TSX-3225 26.0000MF10Z-K3 26MHz 10pF
X1E000021014912 TSX-3225 26.000000MHz 12.0 +10.0-10.0 TSX-3225 26.0000MF10Z-W3 26MHz 12pF
X1E000021015012 TSX-3225 26.000000 MHz 16.0﹢10.0-10.0   26MHz 16pF
X1E000021081900 TSX-3225 26.000000 MHz 10.0﹢10.0-10.0   26MHz 10pF
X1E000021061612 TSX-3225 27.113750MHz 6.0 +15.0-15.0 TSX-3225 27.11375ME10V-E3 27.11375MHz 6pF
X1E000021015812 TSX-3225 27.000000MHz 10.0 +10.0-10.0 TSX-3225 27.0000MF20X-K3 27MHz 10pF
X1E000021030312 TSX-3225 28.636300MHz 16.0 +10.0-10.0 TSX-3225 28.6363MF20X-B3 28.6363MHz 16pF
X1E000021062212 TSX-3225 28.636300MHz 10.0 +10.0-10.0 TSX-3225 28.6363MF20X-K3 28.6363MHz 10pF
X1E000021048100 TSX-3225 30.000000MHz 12.0 +10.0-10.0 TSX-3225 30.0000MF20X-W3 30MHz 12pF
X1E000021047700 TSX-3225 31.250000MHz 9.0 +10.0-10.0 TSX-3225 31.2500MF10Z-AC3 31.25MHz 9pF
X1E000021016400 TSX-3225 32.000000MHz 12.0 +10.0-10.0 TSX-3225 32.0000MF10Z-W3 32MHz 12pF
X1E000021042500 TSX-3225 32.000000MHz 16.0 +10.0-10.0 TSX-3225 32.0000MF16X-B3 32MHz 16pF
X1E000021016812 TSX-3225 32.000000MHz 10.0 +10.0-10.0 TSX-3225 32.0000MF20X-K3 32MHz 10pF
X1E000021058300 TSX-3225 33.000000MHz 8.0 +10.0-10.0 TSX-3225 33.0000MF18X-AJ3 33MHz 8pF
X1E000021041200 TSX-3225 33.000000MHz 18.0 +10.0-10.0 TSX-3225 33.0000MF20X-C3 33MHz 18pF
X1E000021040812 TSX-3225 33.300000MHz 9.0 +10.0-10.0 TSX-3225 33.3000MF10Z-AC3 33.3MHz 9pF
X1E000021079212 TSX-3225 33.333000MHz 10.0 +10.0-10.0 TSX-3225 33.3330MF20X-K3 33.333MHz 10pF
X1E000021039300 TSX-3225 37.209375MHz 8.5 +10.0-10.0 TSX-3225 37.209375MF20X-AS3 37.209375MHz 8.5pF
X1E000021039412 TSX-3225 37.800000MHz 8.5 +10.0-10.0 TSX-3225 37.8000MF20X-AS3 37.8MHz 8.5pF
X1E000021064212 TSX-3225 38.400000MHz 8.5 +10.0-10.0 TSX-3225 38.4000MF10P-AS3 38.4MHz 8.5pF
X1E000021066012 TSX-3225 38.400000MHz 6.0 +20.0-20.0   38.4MHz 6pF
X1E000021017912 TSX-3225 40.000000MHz 12.0 +10.0-10.0 TSX-3225 40.0000MF20X-W3 40MHz 12pF
X1E000021076200 TSX-3225 48.000000MHz 18.0 +10.0-10.0 TSX-3225 48.0000MF20X-C3 48MHz 18pF

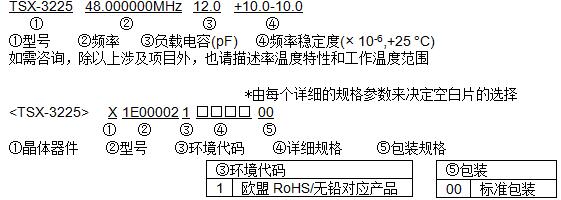

型號命名方法與PN編碼規則:

愛普生晶振型號命名方法與產品編碼規則


相關閱讀
石英晶體就是用石英材料做成的石英晶體諧振器,俗稱無源晶振。起產生頻率的作用,具有穩定,抗干擾性能良好的, 廣泛應用于各種頻率控制和頻率選擇電路。
本系列石英晶振采用AT型切割方式,所有頻率均為基頻數據。

陶瓷晶振和石英晶振的區別
就在于精度和溫度穩定度上,石英晶振較陶瓷晶振精度高,溫度穩定性好。石英晶振的精度可以達到小數點后六位數,單位用ppm(百萬份之一)來表示。而陶瓷晶振的精度只能滿足到小數點后三位,用khz來表示,比如4MHz的陶瓷晶振它的精度一般做+/-750kHz.
從技術參數上來說,石英晶振可以代替陶瓷晶振,但是陶瓷晶振不一定能代替石英晶振,陶瓷晶振多在電視遙控器、玩具產品等對精度要求不高的產品中,而在儀器儀表,通信通訊等消費類電子產品中要求精度高的地方就需要石英晶振。同樣的頻率點它們的價格和封裝(插件和貼片)有很大關系,同是DIP或同是SMD的封裝時,陶瓷晶振比石英晶振低的多。

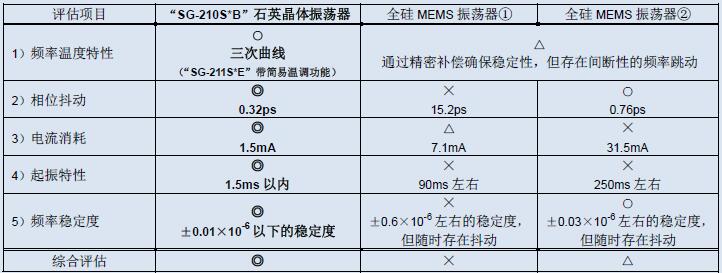

與全硅MEMS振蕩器相比,石英晶振在以下方面具有無可比擬的優勢
1、頻率溫度特性更穩定,在工作溫度區間內呈現AT晶振特有的連續性的三次曲線,保持特性穩定。而全硅MEMS振蕩器通過精密補償確保穩定性,但存在間斷性的頻率跳動。
2、相位抖動更小。經過愛普生晶振工程師的比對,全硅MEMS晶振相對石英晶振的相位抖動高2倍以上,甚至2個數量級。
3、電流消耗更小。在降低產品功耗方面有較大優勢。
4、起振特性。毫無疑問,石英晶振在起振時間上有數量級上的優勢。
5、頻率穩定度更高。常見的0.01ppm~0.04ppm。而全硅MEMS則可能高一個數量級。更多內容請點擊下載《石英晶體振蕩器與全硅MEMS振蕩器的特性比較》
石英晶體振蕩器與全硅MEMS振蕩器的特性比較

最小包裝說明
為了方便客戶,EPSON為本系列晶振提供多種最小包裝。下表是最小包裝量與原廠產品編碼對照查詢表。

Code

Condition

Code

Condition

01

Any Q'ty vinyl bag(Tape cut)

00

2000pcs / Reel

11

Any Q'ty / Reel

16

3000pcs / Reel

12

250pcs / Reel

17

4000pcs / Reel

14

1000pcs / Reel
