場效應管的詳細分類

場效應管分結型、絕緣柵型兩大類。結型場效應管（JFET）因有兩個PN結而得名，絕緣柵型場效應管（JGFET）則因柵極與其它電極完全絕緣而得名。目前在絕緣柵型場效應管中，應用最為廣泛的是MOS場效應管，簡稱MOS管（即金屬-氧化物-半導體場效應管MOSFET）；此外還有PMOS、NMOS和VMOS功率場效應管，以及最近剛問世的πMOS場效應管、VMOS功率模塊等。
　　按溝道半導體材料的不同，結型和絕緣柵型各分溝道和P溝道兩種。若按導電方式來劃分，場效應管又可分成耗盡型與增強型。結型場效應管均為耗盡型，絕緣柵型場效應管既有耗盡型的，也有增強型的。

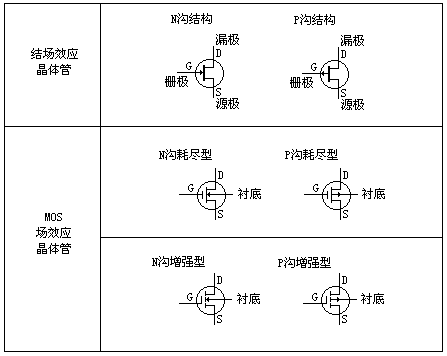

場效應晶體管可分為結場效應晶體管和MOS場效應晶體管。而MOS場效應晶體管又分為N溝耗盡型和增強型；P溝耗盡型和增強型四大類。見下圖。

結型場效應管（JFET）
1、結型場效應管的分類：結型場效應管有兩種結構形式，它們是N溝道結型場效應管和P溝道結型場效應管。　　
結型場效應管也具有三個電極，它們是：柵極；漏極；源極。電路符號中柵極的箭頭場效應管。
方向可理解為兩個PN結的正向?qū)щ姺较颉?br /> 2、結型場效應管的工作原理(以N溝道結型場效應管為例)，N溝道結構型場效應管的結構及符號，由于PN結中的載流子已經耗盡，故PN基本上是不導電的，形成了所謂耗盡區，當漏極電源電壓ED一定時，如果柵極電壓越負，PN結交界面所形成的耗盡區就越厚，則漏、源極之間導電的溝道越窄，漏極電流ID就愈小；反之，如果柵極電壓沒有那么負，則溝道變寬，ID變大，所以用柵極電壓EG可以控制漏極電流ID的變化，就是說，場效應管是電壓控制元件。

絕緣柵場效應管
1、絕緣柵場效應管（MOS管）的分類：絕緣柵場效應管也有兩種結構形式，它們是N溝道型和P溝道型。無論是什么溝道，它們又分為增強型和耗盡型兩種。　　
2、它是由金屬、氧化物和半導體所組成，所以又稱為金屬—氧化物—半導體場效應管，簡稱MOS場效應管。　　
3、絕緣柵型場效應管的工作原理(以N溝道增強型MOS場效應管)它是利用UGS來控制“感應電荷”的多少，以改變由這些“感應電荷”形成的導電溝道的狀況，然后達到控制漏極電流的目的。在制造管子時，通過工藝使絕緣層中出現大量正離子，故在交界面的另一側能感應出較多的負電荷，這些負電荷把高滲雜質的N區接通，形成了導電溝道，即使在VGS=0時也有較大的漏極電流ID。當柵極電壓改變時，溝道內被感應的電荷量也改變，導電溝道的寬窄也隨之而變，因而漏極電流ID隨著柵極電壓的變化而變化。　　
場效應管的工作方式有兩種：當柵壓為零時有較大漏極電流的稱為耗散型；當柵壓為零，漏極電流也為零，必須再加一定的柵壓之后才有漏極電流的稱為增強型
