色環電阻識別方法大全

定義
色環電阻，是在電阻封裝上（即電阻表面）涂上一定顏色的色環，來代表這個電阻的阻值。色環標示主要應用圓柱型的電阻器上，如：碳膜電阻、金屬膜電阻、金屬氧化膜電阻、保險絲電阻、繞線電阻。

色環識別方法
?三色環電阻
　　第一色環是十位數，第二色環是個位數，用前三個色環來代表其阻值，如：39Ω，39KΩ，39MΩ。

?四色環電阻
　　第一色環是十位數，第二色環是個位數，第三色環是應乘顏色次冪顏色次，第四色環是誤差率。例子：棕紅紅金，其阻值為12×10^2=1.2K 誤差為±5%，誤差表示電阻數值，在標準值1200上下波動（5%×1200）都表示此電阻是可以接受的，即在1140-1260之間都是好的電阻。帶有四個色環的其中第一、二環分別代表阻值的前兩位數；第三環代表倍率；第四環代表誤差?？焖僮R(shí)別的關鍵在于根據第三環的顏色把阻值確定在某一數量級范圍內，例如是幾點幾K、還是幾十幾K的，再將前兩環讀出的數"代"進去，這樣就可很快讀出數來。

?五色環電阻

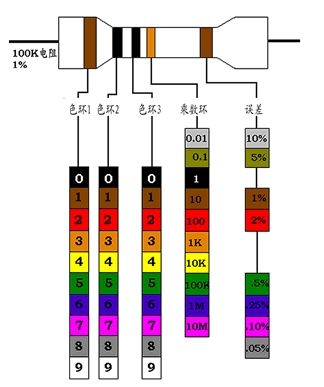

　　紅紅黑棕金，五色環電阻最后一環為誤差，前三環數值乘以第四環的10顏色次冪顏色次，其電阻為 220×10^1=2.2K 誤差為±5%，第一色環是百位數，第二色環是十位數，第三色環是個位數，第四色環是應乘顏色次冪顏色次，第五色環是誤差率。首先，從電阻的底端，找出代表公差精度的色環，金色的代表5%，銀色的代表10%。再?gòu)碾娮璧牧硪欢?，找出第一條、第二條色環，讀取其相對應的數字，以下圖為例，前兩條色環都為紅色，故其對應數字為紅2、紅2，其有效數是22。再讀取第三條倍數色環，黑1。所以，我們得到的阻值是22x1=22Ω。如果第三條倍數色環為金色，則將有效數乘以0.1。如果第三條倍數色環為銀色，則乘以0.01。色環標示主要應用圓柱型的電阻器上，如：碳膜電阻、金屬膜電阻、金屬氧化膜電阻、保險絲電阻、繞線電阻。在早期，一般當電阻的表面不足以用數字表示法時，就會用色環標示法來表示電阻的阻值、公差、規格。色環主要分成兩部分：第一部分：靠近電阻前端的一組是用來表示阻值。兩位有效數的電阻值，用前三個色環來代表其阻值，如：39Ω，39KΩ，39MΩ。三位有效數的電阻值，用前四個色環來代表其阻值，如：69.8Ω，698Ω，69.8KΩ，一般用于精密電阻的表示。第二部分：靠近電阻后端的一條色環用來代表公差精度。
