君耀SMCJ-AT系列——車載與工業浪涌防護的“終極鎧甲”

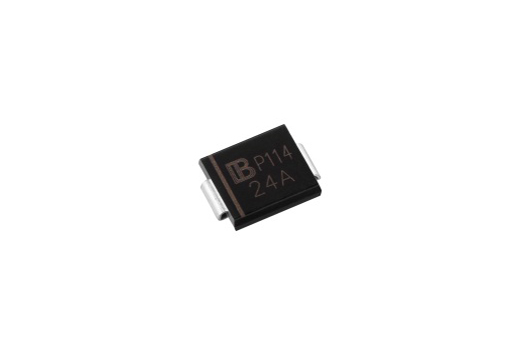

SMCJ-AT是君耀電子（BrightKing，YAGEO旗下）推出的車規級1500W表面貼裝TVS（Transient Voltage Suppressor）。憑借DO-214AB（SMC）封裝與AEC-Q101認證，它專為汽車電子、工業控制、通信基站等嚴苛場景中的瞬態過壓防護而設計，可以說君耀SMCJ-AT系列是車載與工業浪涌防護的“終極鎧甲”。

核心優勢

1.高功率密度

•10/1000µs脈沖下可吸收1500W峰值脈沖功率，為同級別SMC封裝中功率裕量最大的器件之一。

2.寬電壓覆蓋

•反向截止電壓Vrwm：11V–440V，單雙向可選，可覆蓋12V/24V/48V車載電源及110V/220V工業母線。

3.車規級可靠性

•AEC-Q101認證，-55°C~+150°C工作結溫，滿足ISO7637-2、ISO16750等汽車拋負載及浪涌規范。

4.超快鉗位響應

•典型響應時間<1ps，玻璃鈍化工藝帶來低漏電(＜1µA@Vrwm)，鉗位電壓精度±5%，可將浪涌瞬間限制在安全水平。

5.緊湊且可貼裝

•DO-214AB貼片封裝，比傳統P600直插型節省70%以上PCB空間，適合高密度SMT生產線。

電氣參數速覽（節選）

| VRWM (V) | VBR min (V) | VC @ Ipp (V) | Ipp (A) | Ppp (W) | 極性 | 料號示例 |

|-----------|--------------|---------------|----------|----------|------|----------|

| 11        | 12.2         | 18.2          | 82.4     | 1500     | 單向 | SMCJ11A-AT |

| 24        | 26.7         | 38.9          | 38.6     | 1500     | 雙向 | SMCJ24CA-AT |

| 58        | 64.4         | 93.6          | 16.0     | 1500     | 單向 | SMCJ58A-AT |

| 220       | 244          | 356           | 4.2      | 1500     | 雙向 | SMCJ220CA-AT |

典型應用

•汽車：ECU、BMS、車載充電器、CAN/LIN總線、LED照明

•工業：PLCI/O口、以太網供電(PoE)、RS-485/232接口、電源適配器

•通信：基站射頻前端、GPS/GNSS模塊、天線接口保護

選型與布板要點

1.計算最大持續工作電壓，選Vrwm≥1.1倍工作電壓；

2.核對被保護芯片的耐壓，留20%余量驗證VC是否滿足；

3.高浪涌端口建議并聯100nF-1µF陶瓷電容降低高頻阻抗；

4.走線短而粗，TVS盡量靠近接口或電源入口，回流路徑低阻抗接地。

交付與環保

•標準卷帶3kpcs/盤，MSL1，滿足RoHS、REACH及無鹵要求；

•提供PPAP、IMDS等車規文檔支持。

當系統需要在“毫秒級”時間內抵御“千瓦級”浪涌時，SMCJ-AT就是工程師口袋里的最后一道防線——它用1500W的“瞬態能量黑洞”，將高壓脈沖化為無形，為車載與工業設備保駕護航。南山電子是國巨(YAGEO)授權經銷商，如需規格書、樣品申請或技術支持，可聯系客服。
