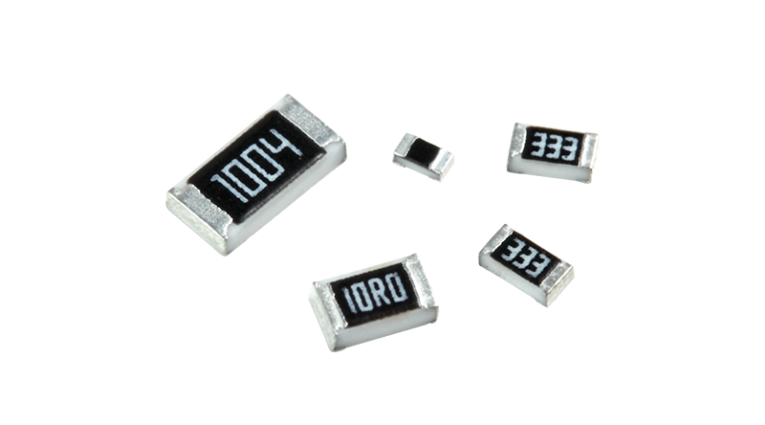

國巨車規級AC1206系列厚膜貼片電阻為汽車電子保駕護航

在汽車電子里，一顆再普通不過的電阻如果失效，就可能導致整臺ECU功能異常。國巨（YAGEO）把30余年的電阻技術延伸到車規領域，推出符合AEC-Q200的AC1206系列厚膜電阻，具體系列包括AC1206BR-7W、AC1206DR-07、AC1206DR-10、AC1206DR-7W、AC1206DRE07、AC1206FR-07、AC1206FR-10、AC1206FR-13、AC1206FR-7W、AC1206JR-07、AC1206JR-10、AC1206JR-13、AC1206JR-7W，看似只是字母與數字的排列組合，實則代表了功率、精度、溫飄、包裝方式的不同細分。

今天，南山電子就介紹一下為汽車電子保駕護航的國巨車規級AC1206系列厚膜貼片電阻。

系列一覽

| 系列            | 功率等級 | 精度 | 典型溫飄 | 備注（包裝、結構）        |

|-----------------|----------|------|-----------|---------------------------|

| AC1206BR-7W     | 0.5 W    | 0.1 % | ±25 ppm/℃ | “B”超高精度系列，7W 卷裝 |

| AC1206DR-07     | 0.25 W   | 0.5 % | ±50 ppm/℃ | “D”精密系列，07 卷裝     |

| AC1206DR-10     | 0.25 W   | 0.5 % | ±50 ppm/℃ | 同上，10 kΩ 步進示例     |

| AC1206DR-7W     | 0.5 W    | 0.5 % | ±50 ppm/℃ | DR 系列 0.5 W 版本        |

| AC1206DRE07     | 0.25 W   | 0.5 % | ±50 ppm/℃ | “E”車規厚膜，07 編帶     |

| AC1206FR-07     | 0.25 W   | 1 %   | ±100 ppm/℃| “F”主流車規系列          |

| AC1206FR-10     | 0.25 W   | 1 %   | ±100 ppm/℃| FR 系列 10 kΩ 示例       |

| AC1206FR-13     | 0.25 W   | 1 %   | ±100 ppm/℃| 13 表示 13-inch 大盤卷裝 |

| AC1206FR-7W     | 0.5 W    | 1 %   | ±100 ppm/℃| FR 系列 0.5 W 版本        |

| AC1206JR-07     | 0.25 W   | 5 %   | ±200 ppm/℃| “J”通用經濟系列          |

| AC1206JR-10     | 0.25 W   | 5 %   | ±200 ppm/℃| JR 系列 10 kΩ 示例       |

| AC1206JR-13     | 0.25 W   | 5 %   | ±200 ppm/℃| 大盤卷裝                 |

| AC1206JR-7W     | 0.5 W    | 5 %   | ±200 ppm/℃| JR 系列 0.5 W 版本        |

共同硬核指標

•封裝：1206（3.2mm×1.6mm）

•工作溫度：-55°C~+155°C，滿足發動機艙125°C長期工作要求

•通過AEC-Q200Rev.D應力測試：高溫存儲、溫度循環、高溫高濕、耐硫、機械沖擊/振動

•符合RoHS、無鹵、REACH認證

•端頭：三層電鍍（Ni-Cu-Sn），兼容無鉛回流焊260°C/10s

應用場景

1.車身電子：門控模塊、座椅調節、照明驅動

2.動力總成：ECU信號采樣、O2傳感器、點火線圈限流

3.新能源：BMS電壓檢測、HVIL回路、OBC/DCDC采樣電阻

4.安全系統：ABS/ESC、安全氣囊觸發偵測

選型思路

•先定功耗：0.25W適合信號級，0.5W給小型DC/DC或LED驅動限流。

•再選精度：ADC前端采樣優先0.1%/0.5%，普通I/O上拉1%即可；大批量非關鍵場合5%最經濟。

•溫飄決定穩定性：運算放大器周邊鏈路推薦≤25ppm/℃，高邊電流采樣≤50ppm/℃，普通數字接口100ppm/℃已夠用。

•包裝：7W（7-inch卷盤）適合中小批量試產；13英寸大盤適合SMT高速線大批量。

供貨與訂購提示

•阻值覆蓋1Ω~10MΩ，E24/E96全階值均有庫存。

•標準MOQ：5k/盤或10k/盤，可拆盤1k起訂。

•替換兼容：與Vishay CRCW-HP、Panasonic ERJ-Hxx系列封裝/焊盤一致，可直接替換。

國巨AC1206車規厚膜電阻用“一個1206封裝、13種細分系列”覆蓋了從0.1%精密采樣到5%成本導向的全部需求，既滿足AEC-Q200的嚴苛可靠性，又提供了靈活的功率與精度梯度。工程師只要認準AC1206+“功率/精度”兩位字母，就能在最短時間內鎖定最合適的車規電阻，為汽車電子“保駕護航”。南山電子是國巨(YAGEO)授權經銷商，歡迎咨詢選購國巨AC1206車規厚膜電阻。
