10uh電感,10uh功率電感型號規格選型

10uh電感是一種比較常用的電感值,而10uh功率電感更是廣泛運用在高頻回路之中,因?yàn)檩^高的頻率能夠保持穩定的電感量和相當高的Q值,貼片功率電感又叫做大電流電感器,前天,在南山電子的某寶店鋪銷售過程中遇到一件有趣的事兒,一位老客戶王工之前一直用10uh貼片功率電感,屬于CD32貼片功率電感,型號是風華高科的PIO32-100MT,因?yàn)樾吞?hào)缺貨,感量8-16uh都可以,于是在粗略了查了規格書后,就將原來用的10uh功率電感換成15uh,因?yàn)樗抢瞎こ處?,我們這邊也就直接發貨,收到貨后測試發現無法替換使用,那么這是為何呢?
我們先將風華高科的10uh功率電感15uh功率電感規格大致分析一下:
PIO32-100MT  電感10uh  測試頻率100kHz  直流電阻MAX 0.35Ω  飽和電流0.76A
PIO54-150MT 電感15uh  測試頻率100kHz   直流電阻MAX 0.5Ω   飽和電流0.64A

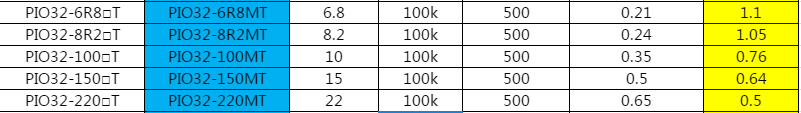

從上圖可以看到,可能是飽和電流的問題,在跟王工溝通過程后,我們得知測試的環境通過電流是0.72A,在以前使用10uh功率電感時,因?yàn)轱柡碗娏?.76A剛剛滿足要求,所以沒有問題,而在替換了15uh功率電感后,雖然這兩者感量都在王總所需要的8-16uh以內,但是15uh功率電感的飽和電流是0.64A,電流無法滿足電路要求,所以無法使用,其實真的要替換,可以使用8.2uh功率電感,飽和電流達到1.05A,電感量也滿足要求。
由此可以看出,貼片功率電感相同磁芯材料,電感量越大,電流越小,10uh功率電感15uh功率電感雖然很接近,但是選型還是要看飽和電流具數值,要具體情況具體分析,不可隨便替換,這次還好回去測試了下,如果沒有經過測試直接批量替換掉10uh電感用15uh上電路板,后果不堪設想。南京南山半導體有限公司是風華16年老牌代理,在市場上一直有良好的口碑,除了上述10uh功率電感以外,南山還提供風華高科各種系列貼片電感,高頻電感,一體成型電感,在本公司某寶店鋪——南山E店均有現貨,歡迎廣大新老顧客來電垂詢,選型交流。
