22uh電感,22uh貼片功率電感型號規格選型

22uh電感是一種比較常用的電感數值，而22uh貼片功率電感更是廣泛運用在高頻回路之中，因為較高的頻率能夠保持穩定的電感量和相當高的Q值，貼片功率電感一般指相比普通電感更能承受大電流的電感器，昨天，在南京南山半導體的阿里巴巴店鋪銷售過程中遇到一件有趣的事兒，一位老顧客李工之前一直用10uh的貼片功率電感，屬于CD54貼片功率電感，型號是風華高科的PIO54-100MT，因為型號缺貨，感量10-30uh都可以，于是在粗略了查了規格書后，就自行換購了22uh的CD54貼片功率電感，因為他是老工程師，我們這邊也就直接發貨，結果替換后測試發現無法使用，那么這是為什么呢？

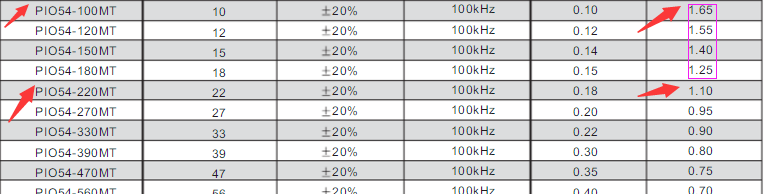

我們先將風華高科的兩個CD54貼片功率電感規格大致分析一下：
PIO54-220MT  電感22uh 公差±20% 測試頻率100kHz  直流電阻MAX 0.180Ω  飽和電流1.10A
PIO54-100MT 電感10uh 公差±20% 測試頻率100kHz   直流電阻MAX 0.100Ω  飽和電流1.65A

規格確實差不多，難怪我們的老工程師會出錯，但是將規格列出后，就很清晰的看出，原來是飽和電流的問題，李工測試環境的通過電流是1.25A，10uh的飽和電流1.65A是沒問題的，但是22uh貼片功率電感的飽和電流只有1.10A，就是這一點之差，導致無法替換，其實在查過規格書后，我們發現在電流1.25A可以替換型號可以有PIO54的120MT，150MT,180MT都是可以的，可能李工在查規格書時候，錯將180的飽和電流1.25A 看錯行了，當成PIO54-220MT，還好回去又測試一遍，因為是老顧客大家很熟，在溝通后，就用了PIO54-120MT進行了換貨，實屬虛驚一場。
由此可以看出，CD54貼片功率電感相同磁芯材料，電感量越大，電流越小，22uh電感和10uh電感相差略大，一定要看飽和電流具數值，22uh貼片功率雖然運用廣泛，被工程師熟知，但是還是要具體情況具體分析，不可隨便替換。
