淺談：CJ3401 CJ3401A長電貼片場效應管型號如何識別？

今天給大家介紹長電貼片場效應管CJ3401,CJ3401A。最近我們南山電子經常接到CJ3401場效應管的咨詢，那么MOS管CJ3401和CJ3401A的作用是什么？ CJ3401是否可以替代AO3401呢？ 還有就是CJ3401和CJ3401A之間又有什么區別呢？下面南山電子就給大家一一解答：
1.MOS管場效應管的作用主要有信號的轉換、控制電路的通斷，這里我們講解的CJ3401和CJ3401A是MOS管作為開關管的使用。
2.其次CJ3401是可以取代AO3401的，CJ3401是P溝道MOS晶體管，是貼度片SOT-23 封裝版，絲印代碼是R1, 主要參數是 4.2A/30V。而市面上熱門的AO3401絲印代碼是 A19T，也是貼片SOT23封裝,兩者的參數是一樣的。
然后就是CJ3401和CJ3401A的區別，CJ3401A的絲印是R1A 具體參數的區別我們可以對照兩者的規格書：

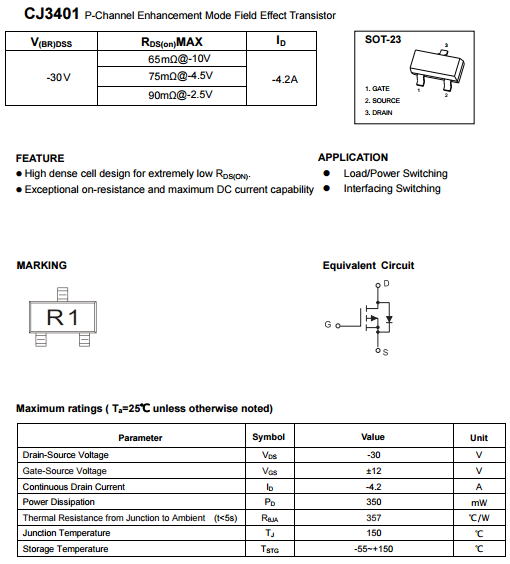

MOS管CJ3401

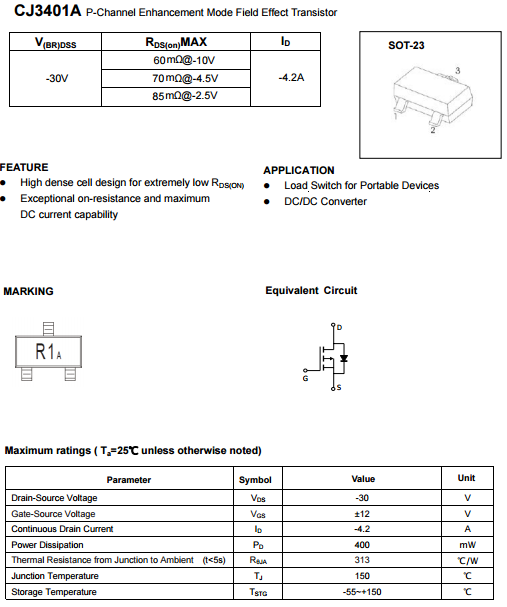

MOS管CJ3401A

從上圖可以看出，CJ3401和CJ3401A的連續漏極電流和漏源電壓都是4.2A/30V，但是兩者漏源導通電阻是不同的，CJ3401常用的是65mΩ @ 4.2A,10V，而CJ3401A是60mΩ @ 4.2A,10V。CJ3401*大功率耗散是350mW，CJ3401A*大功率耗散是400mW。一般來說CJ3401比CJ3401A更常用一些，南山電子作為長電科技授權代理，常年備有CJ3401和CJ3401A現貨，除此貼片場效應管之外，南山電子還提供各類貼片二極管，貼片三極管，三端穩壓管，歡迎各位新老顧客來電垂詢，或者直接到我們某寶店——南山E店直接購買。
