現貨RX-8025T時鐘芯片 愛普生RX-8025T電表專用晶振

RX-8025T規格書（簡版）下載

應用手冊下載

RX-8025T是愛普生在市場上應用非常廣泛的一款時鐘芯片，是一種擁有I2C接口和溫度補償功能的新型實時時鐘芯片。愛普生的這款時鐘芯片也被簡寫為8025T或者RX8025T，是EPSON基于其廣受追捧的RX-8025SA/NB系列時鐘芯片基礎上，基于中國智能電網特殊要求推出的一款實時時鐘模塊，分為UB和UC兩種。
RX8025T UB和UC是工業級(使用溫度范圍：-40℃~85℃)，只不過UC:在-30~85度保證精度是5ppm，而UB:是在-40~85度整個溫度范圍內，都能夠保證5ppm

愛普生時鐘芯片代理商-南京南山（代理證書編號14013）南京倉庫、深圳倉庫為RX-8025T備有現貨。您可以直接下單購買。

概述

 ?32.768kHz石英振蕩器的內置功能；
 ?頻率已針對高精度調整。 (±5ppm/ Ta = +25°C)(相當于每月13秒的偏差)；
 ?多種檢測功能：包括電源電壓監控功能(具有可選擇的檢測閾值)；停止檢測功能；加電重設檢測功能；警報器功能和定時器功能；產生周期性的中斷信號定時器功能及可任意組合星期，時，分，鐘設定的警報功能；
 ?覆蓋1.70V ～ 5.5V工作電壓范圍：
 ?計時（保持）電壓范圍 :1.15V ～ 5.5V
 ?3V電壓下0.48μA的超低待機電流



RX-8025T在電表中的應用

愛普生RX-8025T時鐘模塊可設置四種不同的時段進行溫度補償，默認設置是2S補償。該芯片采用C-MOS工藝生產，具有極低的功能消耗，可長期使用電池供 電。內部集成32.768KHz溫度補償晶體振蕩器，可用于各種需要高精度時鐘的場合。通過設置相應補償?shù)目刂莆?，可以實現不同間隔的溫度補償功能，從而大大 提高了時鐘的精度。

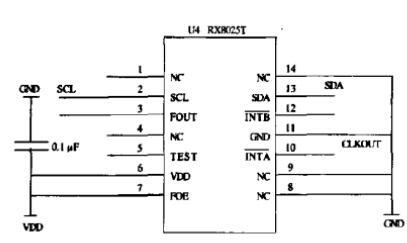

在多功能數字電能表的設計中加入RX8025T實時時鐘芯片后，因其具有自動溫度補償功能，很大程度降低由現場環境造成的淡差。通過調用Ｉ2Ｃ瀆或?qū)懽映绦蚣纯蓪崿F(xiàn)實時時鐘的讀取或校正，并可在LED顯示實時時鐘。另外，通過RX-8025T的使用，可以對被測電路某一時段的起始時間進行標記，包括單位秒或若干小時，從而實現對該時段平均功率的測量。時鐘電路如圖５所示。


（愛普生RX-8025T時鐘電路）


RX8025T引腳功能定義

更多內容請點擊下載愛普生時鐘芯片原廠規格書

推薦的工作條件

應用領域

1、電表、水表、燃?xì)獗?br /> 2、電平轉換
3、對EMI靈敏的收發器應用
4、工業控制
5、門禁、安防系統

RX-8025T代理商：

南京南山半導體有限公司自2014年起，授權代理EPSON全系列晶振晶體產品。作為智能電網領域知名的片式無源器件整合供應商，南京南山為眾多知名電表企業提供全系列產品。現貨全，交期短，歡迎選購。官方網站：linkedfarm.cn
