封裝技術是一種將集成電路用絕緣的塑料或陶瓷材料打包的技術。封裝(Package)對于芯片來說是必須的，也是至關重要的。封裝也可以說是指安裝半導體集成電路芯片用的外殼，它不僅起著保護芯片和增強導熱性能的作用，而且還是溝通芯片內部世界與外部電路的橋梁和規格通用功能的作用。
一 封裝的主要作用有
1 物理保護。因?yàn)樾酒仨毰c外界隔離，以防止空氣中的雜質對芯片電路的腐蝕而造成電氣性能下降，保護芯片表面以及連接引線等，使相當柔嫩的芯片在電氣或熱物理等方面免受外力損害及外部環境的影響；同時通過封裝使芯片的熱膨脹系數與框架或基板的熱膨脹系數相匹配，這樣就能緩解由于熱等外部環境的變化而產生的應力以及由于芯片發熱而產生的應力，從而可防止芯片損壞失效?；谏岬囊螅庋b越薄越好，當芯片功耗大于2W時，在封裝上需要增加散熱片或熱沉片，以增強其散熱冷卻功能；5～1OW時必須采取強制冷卻手段。另一方面，封裝后的芯片也更便于安裝和運輸。
2 電氣連接。封裝的尺寸調整(間距變換)功能可由芯片的極細引線間距，調整到實裝基板的尺寸間距，從而便于實裝操作。例如從以亞微米(目前已達到0.13μm以下)為特征尺寸的芯片，到以10μm為單位的芯片焊點，再到以100μm為單位的外部引腳，最后劍以毫米為單位的印刷電路板，都是通過封裝米實現的。封裝在這里起著由小到大、由難到易、由復雜到簡單的變換作用，從而可使操作費用及材料費用降低，而且能提高工作效率和可靠性，特別是通過實現布線長度和阻抗配比盡可能地降低連接
電阻，寄生
電容和電感來保證正確的信號波形和傳輸速度
3 標準規格化。規格通用功能是指封裝的尺寸、形狀、引腳數量、間距、長度等有標準規格，既便于加工，又便于與印刷電路板相配合，相關的生產線及生產設備都具有通用性。這對于封裝用戶、電路板廠家、半導體廠家都很方便，而且便于標準化。相比之下，裸芯片實裝及倒裝目前尚不具備這方面的優勢。由于組裝技術的好壞還直接影響到芯片自身性能的發揮和與之連接的印刷電路板(PCB)的設計和制造，對于很多集成電路產品而言，組裝技術都是非常關鍵的一環。

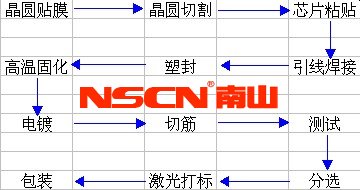

二 封裝的工藝流程
三 封裝的分類
1按照不同的分類標準分類

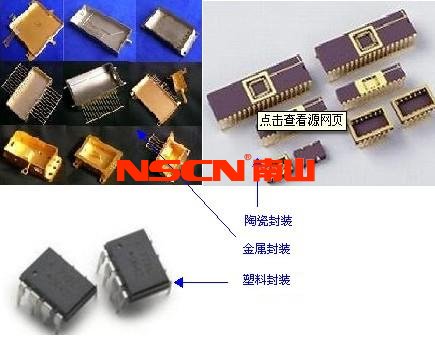

(1)按封裝材料分：金屬封裝，塑料封裝，陶瓷封裝。
a.金屬封裝：用于軍工，航天技術，成本高，無商業化產品。
b.陶瓷封裝：用于軍工，有少量民品。
c.塑料封裝：成本低，工藝簡單，適用于大批量商業化生產。

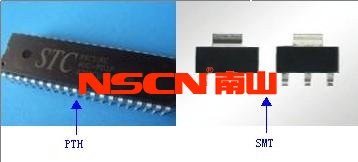

(2)按與PCB板連接方式分：PHT（通孔式）封裝，SMT（表面貼裝式）封裝。

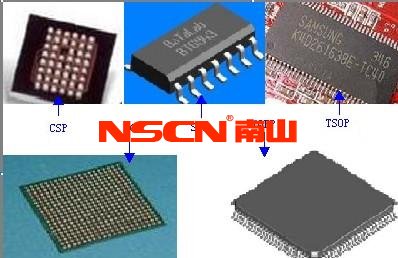

(3)按封裝外形分：SOP，SOIC，TSOP，QFN，TQFP，BGA，CSP等。
四 常用的封裝介紹
1 SOP封裝
SOP是英文Small Outline Package的縮寫，即小外形封裝。SOP封裝技術由1968～1969年菲利浦公司開發成功，以后逐漸派生出SOJ（J型引腳小外形封裝）、TSOP（薄小外形封裝）、VSOP（甚小外形封裝）、SSOP（縮小型SOP）、TSSOP（薄的縮小型SOP）及SOT（小外形晶體管）、SOIC（小外形集成電路）等。
2 TSOP封裝
TSOP是英文Thin Small Outline Package的縮寫，即薄型小尺寸封裝。TSOP內存封裝技術的一個典型特征就是在封裝芯片的周圍做出引腳，TSOP適合用SMT技術（表面安裝技術）在PCB（印制電路板）上安裝布線。TSOP封裝外形尺寸時，寄生參數(電流大幅度變化時，引起輸出電壓擾動)減小，適合高頻應用，操作比較方便，可靠性也比較高。
3 BGA封裝
BGA是英文Ball Grid Array Package的縮寫，即球柵陣列封裝。20世紀90年代隨著技術的進步，芯片集成度不斷提高，I/O引腳數急劇增加，功耗也隨之增大，對集成電路封裝的要求也更加嚴格。為了滿足發展的需要，BGA封裝開始被應用于生產。采用BGA技術封裝的內存，可以使內存在體積不變的情況下內存容量提高兩到三倍，BGA與TSOP相比，具有更小的體積，更好的散熱性能和電性能。BGA 封裝技術使每平方英寸的存儲量有了很大提升，采用BGA封裝技術的內存產品在相同容量下，體積只有TSOP封裝的三分之一；另外，與傳統TSOP封裝方式相比，BGA封裝方式有更加快速和有效的散熱途徑。
BGA封裝具有以下特點
(1)I/O引腳數雖然增多，但引腳之間的距離遠大于QFP封裝方式，提高了成品率。
(2)雖然BGA的功耗增加，但由于采用的是可控塌陷芯片法焊接，從而可以改善電熱性能。
(3)信號傳輸延遲小，適應頻率大大提高。
(4)組裝可用共面焊接，可靠性大大提高。
4 TQFP封裝
TQFP是英文thin quad flat package的縮寫，即薄塑封四角扁平封裝。四邊扁平封裝（TQFP）工藝能有效利用空間，從而降低對印刷電路板空間大小的要求。由于縮小了高度和體積，這種封裝工藝非常適合對空間要求較高的應用，如PCMCIA 卡和網絡器件。幾乎所有ALTERA的CPLD/FPGA都有TQFP 封裝。
5 CSP封裝
隨著全球電子產品個性化、輕巧化的需求蔚為風潮，封裝技術已進步到CSP(Chip Size Package)。它減小了芯片封裝外形的尺寸，做到裸芯片尺寸有多大，封裝尺寸就有多大。即封裝后的IC尺寸邊長不大于芯片的1.2倍，IC面積只比晶粒（Die）大不超過1.4倍。
CSP封裝具有以下特點
(1)滿足了芯片I/O引腳不斷增加的需要。
(2)芯片面積與封裝面積之間的比值很小。
(3)極大地縮短延遲時間。
