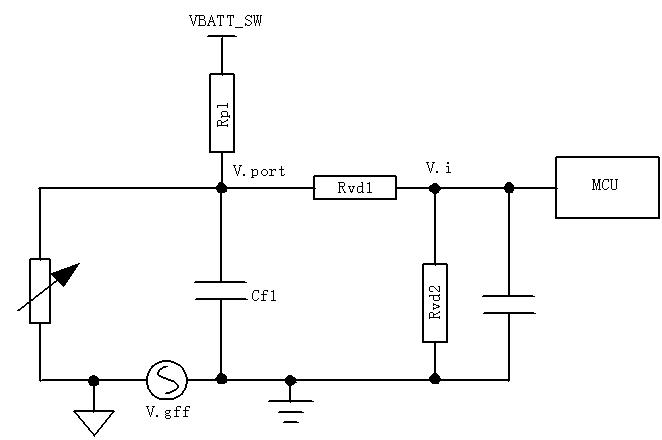

【上拉電阻簡括】
    1、當TTL電路驅動COMS電路時，如果TTL電路輸出的高電平低于COMS電路的最低高電平（一般為3.5V），這時就需要在TTL的輸出端接上拉電阻，以提高輸出高電平的值。
    2、OC門電路必須加上拉電阻，以提高輸出的搞電平值。
    3、為加大輸出引腳的驅動能力，有的單片機管腳上也常使用上拉電阻。
    4、在COMS芯片上，為了防止靜電造成損壞，不用的管腳不能懸空，一般接上拉電阻產生降低輸入阻抗，提供泄荷通路。
    5、芯片的管腳加上拉電阻來提高輸出電平，從而提高芯片輸入信號的噪聲容限增強抗干擾能力。
    6、提高總線的抗電磁干擾能力。管腳懸空就比較容易接受外界的電磁干擾。
    7、長線傳輸中電阻不匹配容易引起反射波干擾，加上下拉電阻是電阻匹配，有效的抑制反射波干擾。



【上拉電阻阻值的選擇原則包括】
    1、從節約功耗及芯片的灌電流能力考慮應當足夠大；電阻大，電流小。
    2、從確保足夠的驅動電流考慮應當足夠?。浑娮栊?，電流大。
    3、對于高速電路，過大的上拉電阻可能邊沿變平緩。
