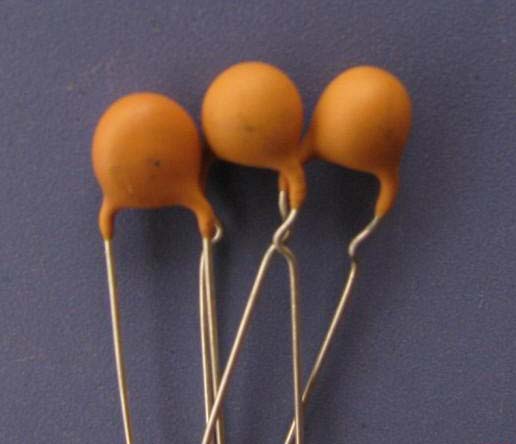

PTC熱敏電阻的失效模式及使用注意事項

PTC的失效模式
衡量PTC熱敏電阻器可靠性有兩個主要指標：
A.耐電壓能力----超過規定的電壓可導致PTC熱敏電阻器短路擊穿，施加高電壓可淘汰耐壓低的產品，確保PTC熱敏電阻器在最大工作電壓（Vmax）以下是安全的；
B、耐電流能力----超過規定的電流或開關次數可導致PTC熱敏電阻器呈現不可恢復的高阻態而失效，循環通斷試驗不能全部淘汰早期失效的產品。在規定的使用條件下，PTC失效后呈現高電阻態。長期（一般大于1000小時）施加在PTC熱敏電阻器上的電壓導致其常溫電阻升高的幅度極小，居里溫度超過200℃的PTC發熱元件相對要明顯。除PTC發熱元件外，PTC失效的主要原因是由于開關操作中陶瓷體中心產生應力開裂。在PTC熱敏電阻器動作動過程中，PTC瓷片內溫度、電阻率、電場、和功率密度的分布不均勻?qū)е轮行膽?yīng)力大而分層裂開。

使用注意事項
1、焊接
在焊接時要注意，PTC熱敏電阻器不能由于過分的加熱而受到損害。必須遵守下列的最高的溫度，最長的時間和最小的距離：

	浸焊	烙鐵焊
溶池溫度	max. 260 ℃	max. 360℃
釬焊時間	max. 10s	max. 5 s
距PTC熱敏電阻器最小的距離	min. 6mm	min. 6mm

在較惡劣的釬焊條件下將會引起電阻值的變化。

2、涂層和灌注
在PTC熱敏電阻器上加涂層和灌注時，不允許在固化和以后的處理中由于不同的熱膨脹而出現機械應力。請謹慎使用灌注材料或填料。在固化時不允許超過PTC熱敏電阻器的上限溫度。此外，要注意到，灌注材料必須是化學中性的。在PTC熱敏電阻器中鈦酸鹽陶瓷的還原可能會導致電阻降低和電性能的喪失；由于灌注而引起熱散熱條件的變化可能會引起在PTC熱敏電阻器上局部的過熱而導致其被毀壞。

3、清洗
氟利昂，三氯乙烷或四氯乙烯等溫和的清洗劑均適用于清洗，同樣可以使用超聲波清洗的方法，但是一些清洗劑可能會損害熱敏電阻的性能，清洗前最好進行試驗或到我公司咨詢。

4、貯藏條件與期限
如果存貯得當，PTC熱敏電阻器的存貯期沒有什么期限限制。為了保持PTC熱敏電阻器的可焊性，應在沒有侵蝕性的氣氛中進行貯藏，同時要注意空氣濕度，溫度以及容器材料。元件應盡可能的在原包裝中進行貯藏。對未焊接的PTC熱敏電阻器的金屬覆層的觸碰可能會導致可焊性能降低。暴露在過潮或過高溫度下，一些規格產品性能可能會改變，比如錫鉛的可焊性等，但是在正常的電器元件保存條件下可以長期保存。

5、注意事項
為避免PTC熱敏電阻器發生失效／短路／燒毀等事故，使用（測試）PTC熱敏電阻器時應特別注意如下事項：
不要在油中或水中或易燃易爆氣體中使用（測試）PTC熱敏電阻器；
不要在超出"最大工作電流"或"最大工作電壓"條件下使用（測試）PTC熱敏電阻器。
