三極管的工作原理，主要作用及其注意事項

三極管——工作原理
        三極管內有兩個PN結外有三個電極：基極，集電極，發射極，工作時基極加輸入信號，當三極管工作在放大區時由于單向?qū)щ娦詮募姌O流進三極管的電流與基極電流成線性關系，且流進基極和集電極的電流都從發射極流出。

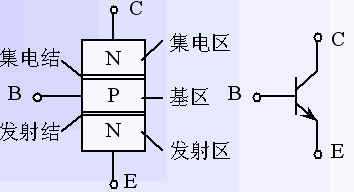

                                           三極管工作原理圖

三極管——主要作用：
        三極管是一種控制元件，主要用來控制電流的大小，以共發射極接法為例（信號從基極輸入，從集電極輸出，發射極接地），當基極電壓UB有一個微小的變化時，基極電流IB也會隨之有一小的變化，受基極電流IB的控制，集電極電流IC會有一個很大的變化，基極電流IB越大，集電極電流IC也越大，反之，基極電流越小，集電極電流也越小，即基極電流控制集電極電流的變化。但是集電極電流的變化比基極電流的變化大得多，這就是三極管的放大作用。
三極管——注意事項：
（1）加到管上的電壓極性應正確。PNP管的發射極對其他兩電極是正電位，而NPN管則是負電位。
（2）不論是靜態、動態或不穩定態（如電路開啟、關閉時），均須防止電流、電壓超出最大極限值，也不得有兩項或兩項以上多數同時達到極限值。
（3）選用三極管主要應注意極性和下述參數：PCM、ICM、BUCEO、BUEBO、ICBO、β、fT和fβ。因有BUCBO>BUCES>BUCER>BUCEO，因此，只要BUCEO滿足要求就可以了。一般高頻工作時要求fT=(5~10)f，f為工作頻率。開關電路工作時應考慮三極管的開關參數。
（4）三極管的替換。只要管子的基本參數相同，就能替換，性能高的可替換性能低的。低頻小功率管，任何型號的高、低頻小功率管都可替換它，但fT不能太高。只要fT符合要求，一般就可以代替高頻小功率管，但應選內反饋小的管子，hFE>20即可。對低頻大功率管，一般只要PCM、ICM、BUCEO符合要求即可，但應考慮hFE、UCES的影響。應滿足電路中有特殊要求的參數（如NF、開關參數）。此外，通常鍺、硅管不能互換。
（5）工作于開關狀態的三極管，因BUEBO一般較低，所以應考慮是否要在基極回路加保護線路，以防止發射結擊穿；若集電極負載為感性（如繼電器的工作線圈），則必須加保護線路（如線圈兩端并聯續流二極管），以防線圈反電動勢損壞三極管。
（6）管子應避免靠近熱元件，減小溫度變化和保證管殼散熱良好。功率放大管在耗散功率較大時，應加散熱板（磨光的紫銅板或鋁板）。管殼與散熱板應緊密貼牢。散熱裝置應垂直安裝，以利于空氣自然對流。
