丁國勇:EMC磁珠特性深度解析

剛才偶然看了本刊的兩篇有關磁珠的專家博文,這兩篇博文都是講磁珠的。其中一篇是講磁珠與電感的區別,另一篇講磁珠其實就是一電阻特性,其實這樣的說法都是不準確的。

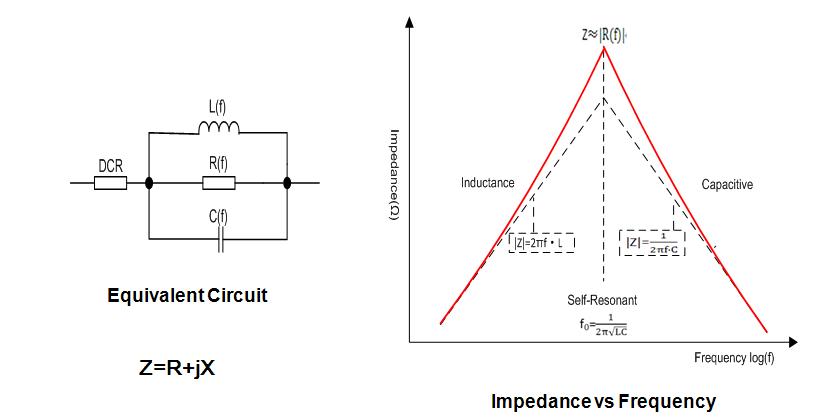

磁珠(Ferrite bead)的等效電路是一個DCR電阻串聯一個電感并聯一個電容和一個電阻。DCR是一個恒定值,但后面三個元件都是頻率的函數,也就是說它們的感抗,容抗和阻抗會隨著頻率的變化而變化,當然它們阻值,感值和容值都非常小。



ferrite bead.jpg



從等效電路中可以看到,當頻率低于fL(LC諧振頻率)時,磁珠呈現電感特性;當頻率等于fL時,磁珠是一個純電阻,此時磁珠的阻抗(impedance)最大;當頻率高于諧振頻率點fL時,磁珠則呈現電容特性。



EMI選用磁珠的原則就是磁珠的阻抗在EMI噪聲頻率處最大。比如如果EMI噪聲的最大值在200MHz,那你選擇的時候就要看磁珠的特性曲線,其阻抗的最大值應該在200MHz左右。

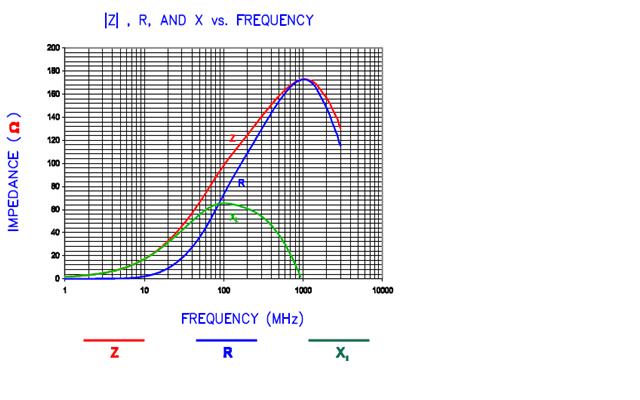

下圖是一個磁珠的實際的特性曲線圖。大家可以看到這個磁珠的峰值點出現在1GHz左右。在峰點時,阻抗(Z)曲線的值與電阻(R)的相等。也就是說這個磁珠在1GHz時,是個純電阻,而且阻抗值最大。




Z: impedance   R: R( f)   X1: L\\C



前面簡單介紹了EMI磁珠的基本特性曲線。從磁珠的阻抗曲線來看,其實它的特性就是可以用來做高頻信號濾波器。



需要注意的是,通常大家看到的廠家提供的磁珠阻抗曲線,都是在無偏置電流情況下測試得到的曲線。

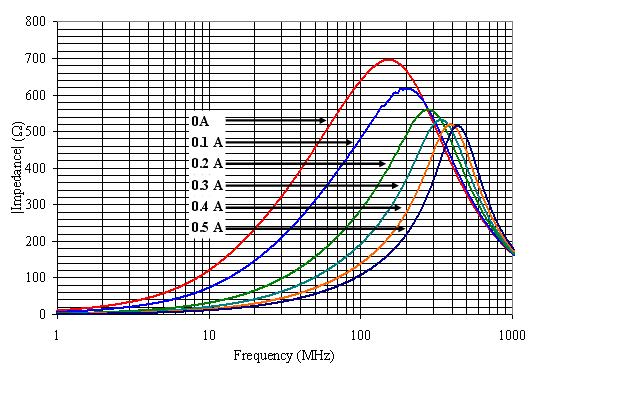

但大部分磁珠通常被放在電源線上用來濾除電源的EMI噪聲。而在有偏置電流的情況下,磁珠的特性會發生一些變化。下面是某個0805尺寸 額定電流500mA的磁珠在不同的偏置電流下的阻抗曲線。大家可以看到,隨著電流的增加,磁珠的峰值阻抗會變小,同時阻抗峰值點的頻率也會變高。



ferrite bead z vs current.jpg

在進一步闡述磁珠的特性之前,讓我們先來看一下磁珠的主要特性指標的定義:



Z (阻抗,impedance ohm) :磁珠等下電路中所有元件的阻抗之和,它是頻率的函數。通常大家都用磁珠在100MHz時的阻抗值作為磁珠阻抗值。



DCR (ohm): 磁珠導體的的直流電阻。



額定電流:當磁珠安裝于印刷線路板并加入恒定電流,自身溫升由室溫上升40C時的電流值。



那么EMI磁珠有成千上萬種,阻抗曲線也各不相同,我們應該如根據我們的實際應用選擇合適的磁珠呢?



讓我們首先來看一下阻抗值同為600ohm@100MHz但尺寸大小不同的磁珠在不同偏置電流電流和工作頻率下的特性。







Part Number / Size
(All 600 Ohm chip beads)
Z  (Ohms) Z  (Ohms) Z  (Ohms)
@  100 MHz @  500 MHz @  1 GHz
Zero Bias 100 mA Zero Bias 100 mA Zero Bias 100 mA
1206C601R              1206 size 600 550 220 220 105 120
0805E601R              0805 size 600 380 304 250 151 120
0603C601R              0603 size 600 300 330 420 171 200
0402A601R              0402 size 600 175 644 600 399 500





上面是四個不同大小的磁珠分別工作在0A,100mA偏置電流及在100MHz,500MHz和1GHz工作頻率下的阻抗值。



從上表的測試數據中可以看出,1206尺寸的磁珠在低頻100MHz工作時,其阻抗值僅從0A下的600ohm減小到100mA偏置電流下的550ohm,而0402尺寸的磁珠阻抗值卻從0A下的600ohm大幅減小為175ohm。



由此看來,在低頻大偏置電流應用的情況下,應該選擇大尺寸的磁珠,其阻抗特性會更好一些。



讓我們來看一下磁珠在高頻工作時的情形。

1206尺寸的磁珠其1GHz下的阻抗從100MHz下的600ohm大幅減小為105ohm,而0402尺寸的磁珠其1GHz下的阻抗則只由100MHz下的600ohm小幅減小為399ohm。



這也就是說,在低頻大偏置電流的情況下,我們應該選擇較大尺寸的磁珠,而在高頻應用中,我們應該盡量選擇小尺寸的磁珠。



至于為什么大小磁珠會表現為如此特性,希望看了前面磁珠特性的讀者會自己找到答案

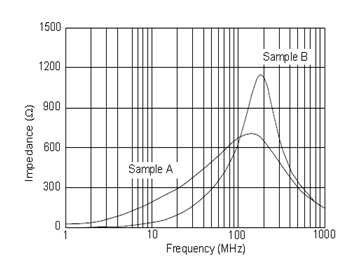

讓我們?cè)賮?lái)看一下下面兩個不同曲線特征的磁珠A和磁珠B應用于信號線時的情況。


磁珠A和磁珠B的阻抗峰值都在100MHz和200MHz之間,但磁珠A阻抗頻率曲線比較平坦,磁珠B則比較陡峭。

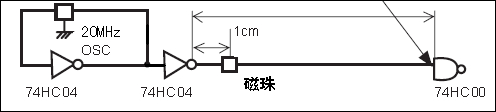

我們將兩個磁珠分別放在如下的20MHz的信號線上,看看對信號輸出會產生什么樣的影響。

                                                                                                                      波形測試點

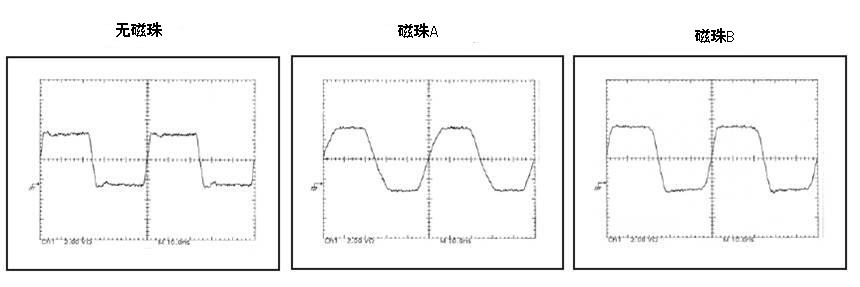

下面是用示波器分別量測磁珠輸出端的波形圖


從輸出波形來看,磁珠B的輸出波形失真要明顯小于磁珠A。

原因是磁珠B的阻抗頻率波形比較陡峭,其阻抗在200MHz時較高,只對200MHz附近的信號的衰減較大,但對頻譜很寬的方波波形影響較小。而磁珠A的阻抗頻率特性比較平坦,其對信號的衰減頻譜也比較寬,因此對方波的波形影響也較大。

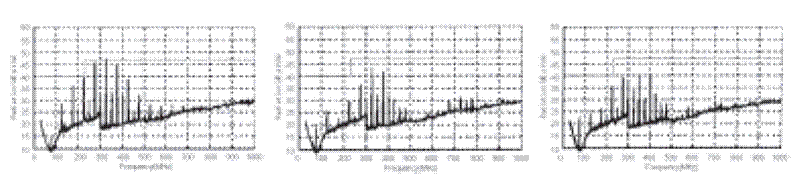

下面是上述三種情況對應的EMI測試結果。結果是磁珠A和磁珠B都會對EMI噪聲產生很大的衰減。磁珠A在整個EMI頻譜范圍內的衰減要稍好于磁珠B。


因此,在具體選用磁珠時,阻抗頻率特性平坦型的磁珠A比較適合應用于電源線,而頻率特性比較陡峭的磁珠B則較適合應用于信號線。磁珠B在應用于信號線時,可以在盡量保持信號完整性的情況下,盡可能只對EMI頻率附近的噪聲產生最大的衰減。



附1:本文作者丁國勇簡介:

 從事新產品研發20余年。從1999年開始在HP/Agilent/Philips 醫療系統從事醫療設備產品研發,主要專注于高精度數據采集,電源及EMC及系統安全設計工作。2004年入職戴爾中國研發中心專業從事電腦產品電磁兼容設計。目前在EMC產品及設計領先公司萊爾德科技工作,在電磁兼容產品設計及培訓方面有豐富的經驗。

丁國勇博客:http://group.eet-cn.com/viewBlogInfo.do?userId=8836983586



附2:EMC EMI與EMS的異同

 1、EMC 包括EMI(interference)和EMS(susceptibility),也就是電磁干擾和電磁抗干擾。

 2、EMI,電磁干擾度,描述電子、電氣產品在正常工作狀態下對外界的干擾;

  EMI又包括傳導干擾CE(conduction emission)和輻射干擾RE(radiation emission)以及諧波harmonic。

  3、EMS,電磁抗干擾度,描述一電子或電氣產品是否會受其周?chē)h(huán)境或同一電氣環境內其它電子或電氣產品的干擾而影響其自身的正常工作。

  EMS又包括靜電抗干擾ESD,射頻抗擾度RS,電快速瞬變脈沖群抗擾度EFT,浪涌抗擾度Surge,電壓暫降抗擾度Voltage DIP and Interrupt,等等相關項目。
