貼片鉭電容選型建議

作為領先的片式無源器件整合供應商,南京南山銷售AVX電容和KEMET鉭電容已經有十幾年的經驗,技術部的同事依據多年的客戶服務經驗,整理了一些貼片鉭電容設計選型方面的一些建議,希望能對您有所幫助,如需進一步了解,歡迎通過南京南山官方網站linkedfarm.cn在線客服或025-52188228轉8016(技術部)咨詢。以下是南京南山半導體有限公司技術部關于貼片鉭電容的選型建議:
1、精度(容量偏差)主要分為:M檔(±20%),K檔(±10%),常規均為M檔,不作說明均為M檔;需要K檔時,一般需特別說明,K檔價格=(1+10%)*M檔。

2、鉭電容相關電壓主要有:額定電壓、降額電壓、浪涌電壓(可理解為最大耐壓),額定電壓即為產品型號中的“標稱電壓”,降額電壓是指鉭電容
   在某些電路環境下的“安全電壓”,浪涌電壓,特別注意,鉭電容的耐壓為額定電壓的1.2倍,這與貼片陶瓷電容有巨大的區別,貼片陶瓷電容也
   稱為貼片電容,片狀電容,片容或片狀獨石電容,貼片電容在常規電壓(指標稱電壓≤50v)時,其最大耐壓為:常規測試2.5倍,破壞性測試3倍!

3、選擇外型尺寸(或說殼號、型號)之一般原則(非行業規范,個人建議,僅供參考):在同樣電壓、同樣容量下,根據電路要求,如要求電壓更安
   全及功耗更小(參考等效串聯電阻),建議選擇大一級尺寸,如因PCB排版位置受限及成本考量,可以選擇小一級尺寸,設計工程師應綜合以上各因
   素統一考慮!

4、還有一種情況,就是電路對低內阻的有特別要求,那鉭電容專門有一個低阻系列,而我們的建議是,盡可能選用常規品,因為,低內阻產品,
   目前只有很少幾個廠商能做,不易購買,而且交貨期要長,同時,價格會高很多!

5、貼片鉭電容常用外型尺寸(單位:mm 公差±0.2)
   A型(3216型):長×寬×高=3.2×1.6×1.6    B型(3528型):長×寬×高=3.5×2.8×1.9
   C型(6032型):長×寬×高=6.0×3.2×2.5    D型(7343型):長×寬×高=7.3×4.3×2.5  E型(734328型):長×寬×高=7.3×4.3×2.8

6、貼片鉭電容各封裝尺寸的最小包裝數量:A/B型:2K/盤    C/D/E型:0.5K/盤

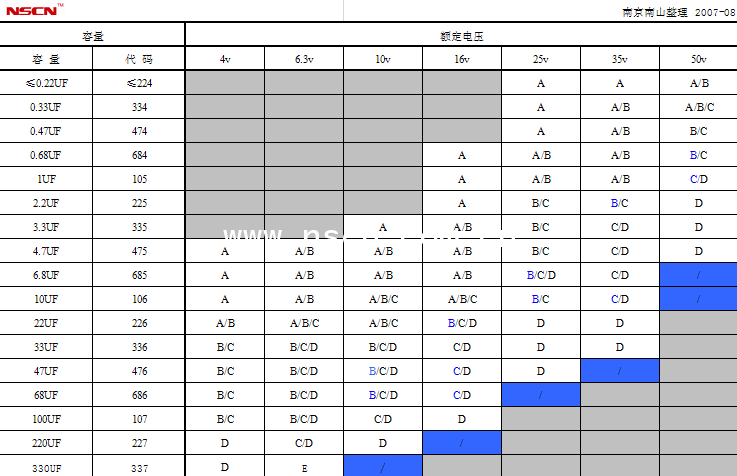

貼片鉭電容容量/電壓/尺寸查詢表
(點擊圖片可放大查看《貼片鉭電容容量/電壓/尺寸查詢表》)

說明:
1、上部灰色區域表明,此區域內均可選用A型;下部灰色區域表示常規不能提供之規格。
2、藍色代碼和藍色區域表明,至目前為止尚沒有大批量量產或正常供應,此區域內,設計時,請盡量避開。因為,這些規格往往是不能正常供應的。
3、雖然,以上分別標注了各容量-電壓-尺寸的關系,但并不說明:所有型號均保證供應,特別是某些極限值,在設計時要考慮到。
4、A型=長×寬=3.2*1.6mm     B型=長×寬=3.5*2.8mm      C型=長×寬=6.0*3.2mm      D/E型=長×寬=7.3*4.3mm
