陶瓷貼片電容、獨石電容與瓷片電容的區別

瓷片電容、陶瓷電容、獨石電容是市場上常見的三種電容器類型，它們之間既有聯系,又有區別。下面我們加以簡要介紹

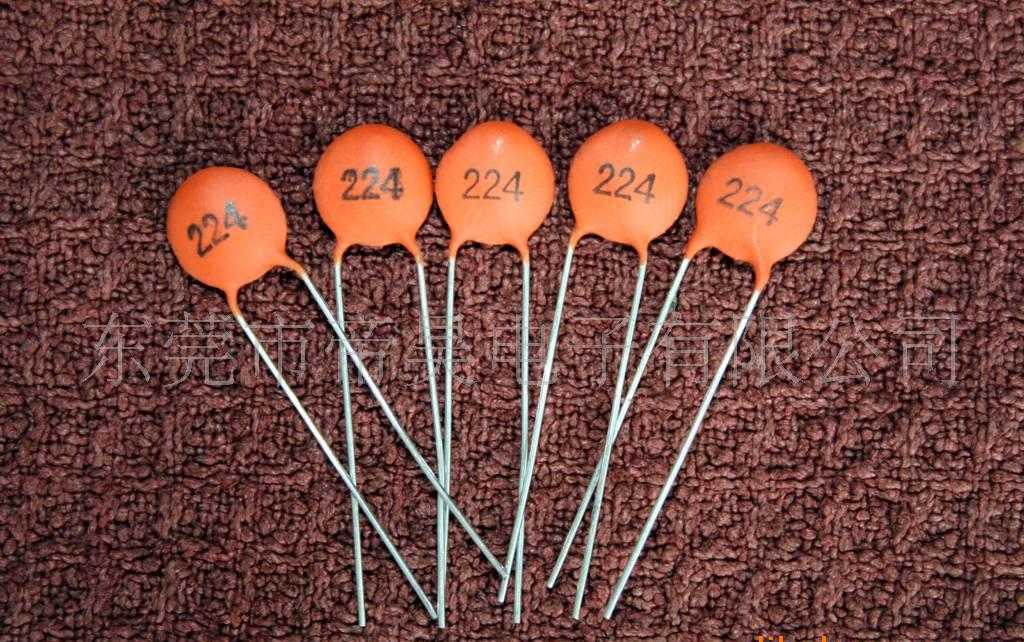

瓷片電容相對正式的稱謂是圓片瓷介電容器，是用陶瓷粉模壓成型,然后燒結而成。(陶瓷又分I類瓷,II類瓷,III類瓷)單片瓷,單層結構,一般紐扣大小,帶兩根引腳。正因?yàn)閱螌咏Y(jié)構,瓷片電容器,一般容量不大,但電壓高。風華高科目前提供的CC1系列低壓溫度補償型、CC81系列高壓溫度補償型、CT1低壓高介電常數型、CT81高壓高介電常數型、CS1半導體型和CT7交流瓷片電容等6個種類，不同特點的圓片瓷介電容器。其中CT81最高電壓可以達到4KV。但是其容量要小很多，基本集中在pF和nF級別，例如比較常用的CT81系列，直徑12mm的大規格瓷片電容Y5V材質最大智能做到10nF，但是其額定電壓卻可以達到3KV，耐壓（測試電壓）可以達到5KV。從外形上看，瓷片電容均為圓形帶兩根引線，很容易區分，如下圖：


疊層陶瓷貼片電容（MLCC）：也有人稱為貼片獨石電容，風華高科的官方名稱是多層片式陶瓷電容器，總之都是指同一種東西。采用多層結構，往往一個MLCC內部多達幾十層，甚至更多。其中，每一單層都相當于一個電容，幾十層就相當于幾十個電容器并聯。所以MLCC容量做的很大,但電壓不高。一般都是表面貼裝(SMD)。目前風華提供的常規貼片電容額定電壓都是6.3V~50V。因?yàn)槠溆猛緩V泛，市場上所提到的貼片電容大多是指MLCC，而不是貼片鉭電容或貼片鋁電解電容器。目前陶瓷貼片電容已經成為市場上的主流，其容量越做越大，在某些場合已經可以替代價格昂貴的鉭電容器，于此同時，貼片電容的規格越來越趨向小型化，0402封裝已經越來越成為市場中的主流規格之一。下圖是貼片電容的外觀圖片：



獨石電容：完全是MLCC的一個變種,在MLCC上焊接兩根引線,用環氧樹脂封裝而成。隨著電子產品小型化的趨勢不斷發展，獨石電容的使用將不斷減少，而被MLCC所取代。獨石電容引起引線方向和表面材料的不同，分為徑向引線多層陶瓷電容、軸向引線多層陶瓷電容（也稱為：激光電容）、和軸向色環電容三種。獨石電容的實物圖片如下：

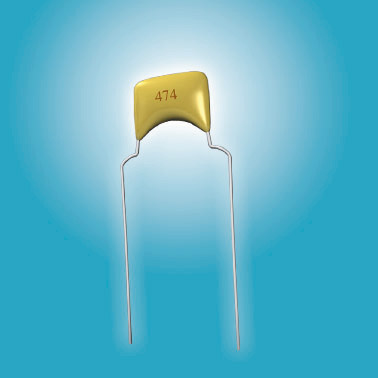

1、徑向引線多層陶瓷電容實物圖片

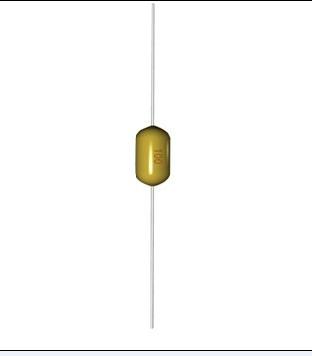

2、軸向激光電容實物圖片

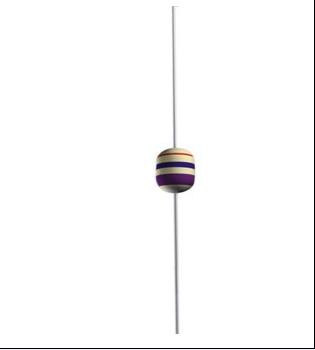

3、軸向色環電容實物圖片
