旺詮高精度厚膜貼片電阻規格書（中文）

1  適用范圍
本規格書適用于無鉛無鹵素的RTT系列的厚膜貼片式電阻器

2 品名示意
RTT 03 101 J TP

RTT：為無鉛的厚膜貼片電阻器的型號
03：表示電阻器的尺寸規格
01（0201）
02（0402）
03（0603）
05（0805）
06（1206）
12（1210）
20（2010）
25（2512）

101:表示電阻值10*10¹=100Ω（E24系列）
               1000=100*10⁰=100Ω（E96系列）

J：表示阻值誤差精度代號
B=±0.1%
D=±0.5%
F=±1%
G=±2%
J=±5%

TP：表示包裝方法
   TH 2mm產品間距的載帶 10000pcs
   TP 4mm產品間距的載帶 5000pcs
   P2 4mm產品間距的載帶 10000pcs
   P3 4mm產品間距的載帶 15000pcs
   P4 4mm產品間距的載帶 20000pcs
   TE 4mm產品間距的載帶 4000pcs
   BA 塑料盒散裝

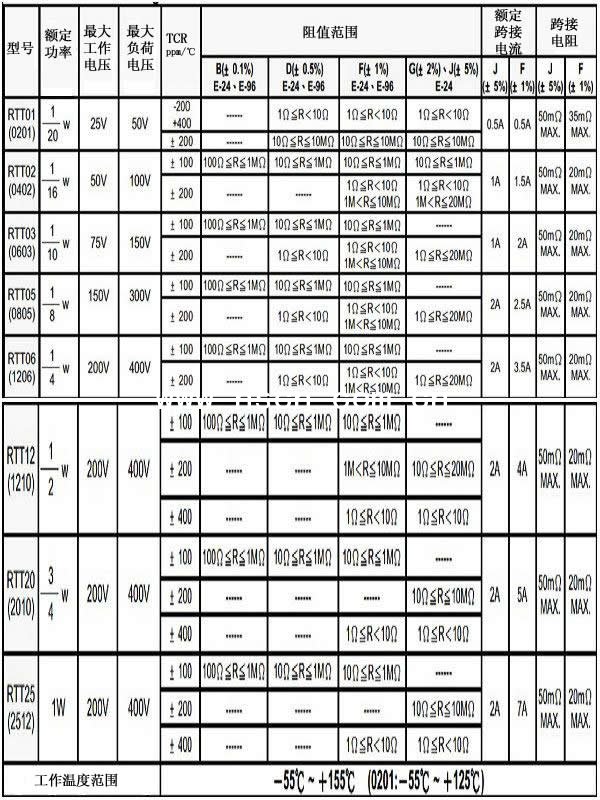

3一般規格

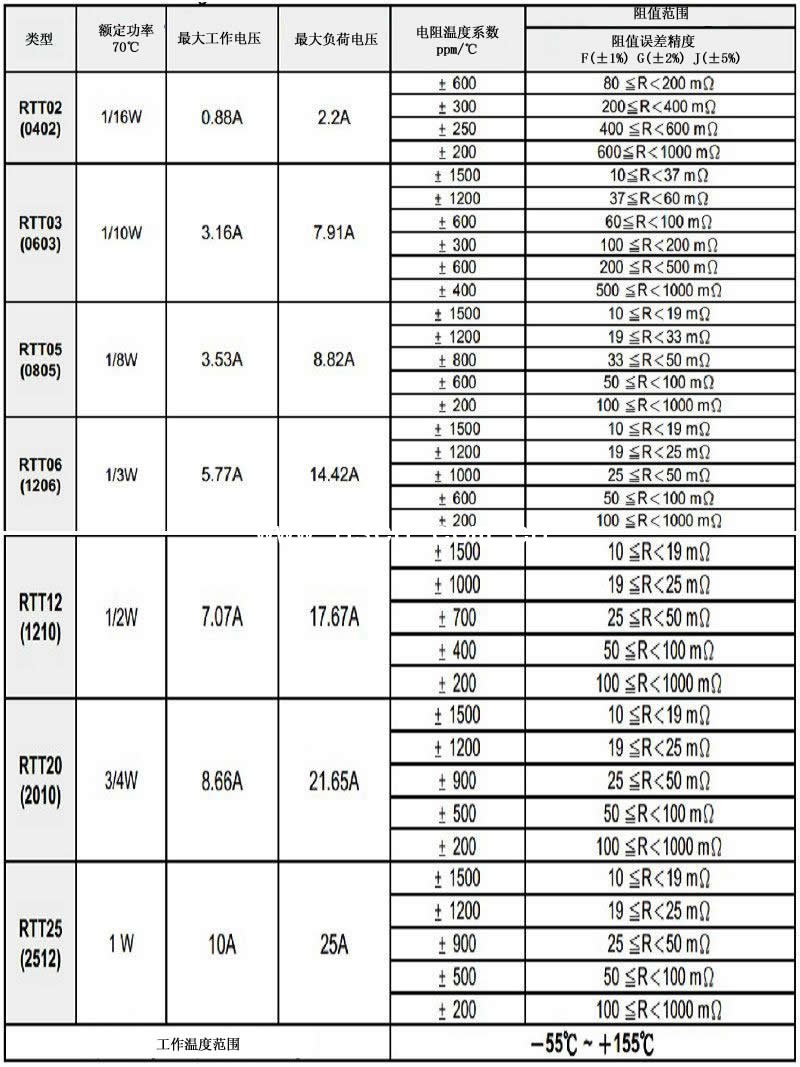

3.1 阻值大于等于1Ω
