威世高頻率多層陶瓷電容器的產品信息（中文）

一 主要優點
1 超低的靜電釋放（0.01Ω@15KHz，1000pF 尺寸1111）
2 超高的Q值（大于2000）
3 高串行/并行諧振頻率
4 四邊尺寸（0505 1111）
5 高工作電壓（250V 0505,1500V 1111）

二 應用
1 電信
2 醫療設備
3 軍事通信
4 儀器儀表

三 電性能規格
*一下電性能特性的環境溫度均為25℃，除非另做聲明。
1 工作溫度：-55℃至125℃
2 電容值范圍：0505:1.0pF-100pF
            1111:1.0pF-1000pF
3 額定電壓：25V-1500V（直流）
4 電容溫度系數：Ｃ0G(0ppm/℃±30 ppm/℃在-55℃至125℃范圍內變化)
5 損耗因數
C0G (D): 最大0.05 %，容值小于等于1000pF.,1.0 V_RMS 及1 MHz
C0G (D): 最大0.05 % 容值大于1000pF ,1.0 V_RMS 及 1 kHz
6 老化速率：每十年最大0%
7絕緣電阻
在環境溫度25 °C 及額定電壓下最小100 000 MΩ或1000ΩF, 取其中的最小值
環境溫度125 °C及額定電壓下最小10 000 MΩ或100ΩF, 取其中的最小值

8 電介質強度測試
按照EIA-198-2-E中的103方法執行

9 應用測試電壓
額定電壓小于等于200V_DC，按額定電壓的250%測試
額定電壓300 V_DC，按額定電壓的150%測試
額定電壓在630-1000 V_DC之間，按額定電壓的150%測試
額定電壓1500 V_DC，按額定電壓120%測試

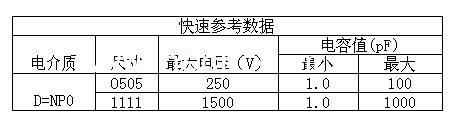

10 快速參考數據如圖1
