32.768kHz晶振不起振的終極解決方法

閱讀提示：
1、晶振不起振、頻率不穩定的現象主要出現在無源晶振中，以32.768k鐘振為甚。
2、晶振不起振的原因是什么？
3、為什么小批量試生產時晶振工作良好，批量生產時不良率又大量出現？
4、如何解決晶振不起振問題？
5、EPSON晶振代理商——南京南山為你提供的終極解決方案
6、愛普生官方相關技術資料下載

32.768kHz晶振是市面上使用最為廣泛的一類晶振。愛普生/EPSON目前提供三類32.768kHz晶振產品以滿足客戶不同需要，分別是：32.768kHz有源晶振（OSC）,32.768kHz無源晶振（X’tal）和內置32.768kHz晶體諧振器的實時時鐘模塊(RTC)。
有源晶振（OSC）和實時時鐘模塊（RTC）由于內置了相應的電路，因而不太容易出現不起振的問題。在實際使用時不需要考慮相對復雜的頻率匹配問題。
不起振的情況主要出現在無源晶振上，尤其是kHz級別的無源晶振（X’tal），而MHz級別的AT晶振則相對少見。


晶振不起振的原因是什么？

答案是：電路結構與晶體單元不匹配。由此導致產生頻率不夠穩定、停止起振或振蕩不穩定等問題。
因此在電路設計時，為了獲得穩定的振蕩，通常情況下石英晶體單元與振蕩電路的匹配十分重要。

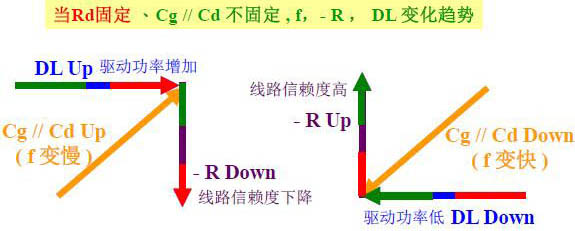

解決晶振不起振至少要對以下三個要素：對振蕩頻率（頻率匹配）、振蕩裕度（負阻抗）
和激勵功率的三項進行評估

為什么小批量試生產時晶振工作良好，批量生產時不良率大量出現？

答案還是電路結構與晶體單元不匹配。由于概率問題，在小批量試產時由于數量少，沒有及時發現。說白了是你運氣好（可以買彩票了^^）。

如何避免晶振不起振導致的尷尬和由此造成的時間延誤、不良率高的結果呢？

1、選擇可靠的品牌以及進貨渠道
毫無疑問，晶振本身的一致性、穩定性好是解決不起振問題的關鍵之一。如果晶振本身的穩定性、一致性不好，電路結構與其的匹配就無從談起。
品牌確定后，進貨渠道也是至關重要的。市場上良莠不齊，建議直接從品牌廠家或者品牌的一級授權代理處直接下單，例如日本進口晶振愛普生/EPSON品牌，在中國大陸的7家授權銷售商中，只有2家是中國大陸本土企業，其中之一是南京南山半導體有限公司（2015版代理證編號：15005，官網linkedfarm.cn）。

2、盡可能選擇有源晶振
毫無疑問，有源晶振的價格要比無源晶體貴，但是由于原廠已經配置好了內部電路，基本不存在電路匹配問題，也就極大避免了晶振不起振問題的發生。

3、如果你的晶振是用在RTC芯片上，強烈建議你用愛普生提供的實時時鐘模塊替換現有的RTC。
由于內置了32.768kHz晶體，一方面可以節約用戶設計空間，同時避免了外部晶體電路匹配設計不合理導致的晶振不起振問題，大大簡化設計，更重要的是提高了產品可靠性和生產效率。
EPSON時鐘芯片提供5±23ppm精度的通用低成本時鐘模塊（例如：RX8010SJ）以及內置數字溫度補償晶振(例如：RX8900CE)精度達到±5ppm高穩定RTC。RX8900CE這類小尺寸時鐘芯片,可以做到3.2mm*2.5mm*1.0mm大小。

什么？有源晶振和RTC太貴，大BOSS要求必須使用無源晶振？
恭喜你，找對人了！EPSON晶振代理商——南京南山現在為你提供終極大招：

馬上撥打400-888-5058致電NSCN，南京南山通過電路板的實驗室實測數據，為你的電路準確計算負載電容（CL）、負阻抗（-R）、激勵功率（DL）值，并出具專業振蕩電路評價報告，讓你徹底擺脫晶振不起振的困擾。

注意：該報告是南京南山/NSCN在2016年推出的一項增值服務，而且，它是完全免費的。

授人以魚不如授人以漁？點擊下面的鏈接，下載相關文檔，自己學習！
振蕩電路評價方法之頻率篇
振蕩電路評價方法之振蕩裕度與激勵功率篇
負載電容、負阻抗與激勵功率之間的關系
