用于便攜可穿戴設備的時鐘芯片模塊：RX8130CE

今天給大家來介紹一下用于便攜可穿戴設備的時鐘芯片模塊：RX8130CE。說到RX8130CE，讓我想起今年六月份一個老客戶在一個項目進行在PCB設計時，更換了32.768k晶振的型號。由于直插式晶振便宜他們便選擇了直插晶振，這套方案在實驗階段運行良好但在量產時不良品概率大大增加。在他們的后續調查中，發現電容與晶振不匹配，在我們技術幫他們分析并且更換了RX8130CE后，所有問題解決了，客戶還驚喜的發現RX8130CE一致性好，再也不會因?yàn)殡娙菖c晶振匹配不好，不用更改BOM，不用返修，并且體積小，價格便宜，本身價格與普通RTC芯片價格不相上下，可以省下電容和晶振的費用。

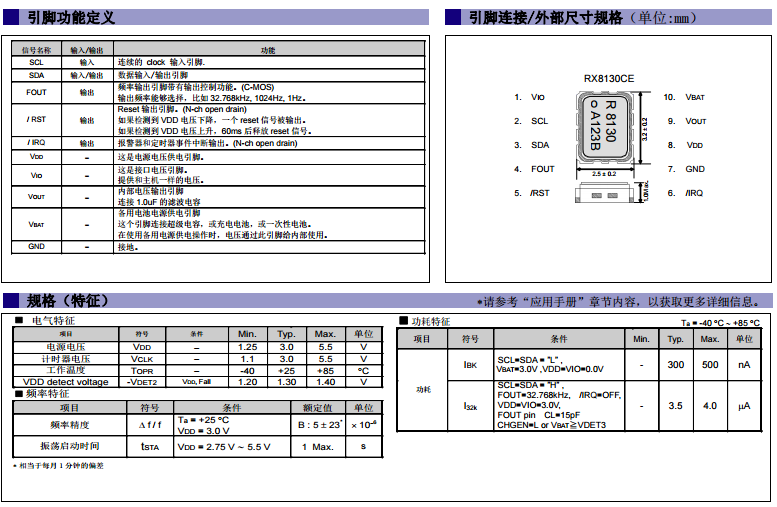

時鐘芯片模塊RX8130CE，其特點是3225小尺寸和電池控制，可應用于可穿戴設備：RX8130CE具有自動電源切換功能，可監視電源電壓，并通過自動操作切換到備用電源，備用電源的開關電壓*小為1.25V。內置頻率可調的32.768kHz晶振單元，采用I2C總線接口，內置備用電池充電控制功能。RX8130CE可支持頻率輸出，輸出頻率有32.768kHz、1024Hz、1Hz可選。且RX8130CE還支持如完整的日歷、鬧鐘、定時器等功能。定時器的計時范圍為1/4069 s~65535 h，定時器的時鐘源為1小時、1分鐘、64Hz、4096Hz。定時器在事件發生時將自動記錄到TF寄存器位，并可以用/ IRQ引腳輸出。RX8130CE 的備用電源漏電流很低，不超過5nA，工作溫度范圍為-40～85℃，可適用于工業級設計。
南山電子除了以上RX8130CE以外，還提供其他各種型號有源晶振和無源晶振，時鐘芯片，溫控壓控晶振等，歡迎各位新老顧客來電垂詢，或者直接到我們某寶店——南山E店直接購買。
