SG3225EEN,156.25MHz,CJGA,X1G005221000800

今天給大家介紹 400G QSFP-DD光模塊中搭配的晶振：SG3225EEN,156.25MHz,CJGA,X1G005221000800。愛普生的高性能晶振SG3225EEN是目前5G通信網中PAM4光模塊參考晶振的主要型號，SG3225EEN是一款低抖動輸出類型LV-PECL的差分晶振，料號為X1G005221000800，常用的頻率為156.250000MHz，CJGA。尺寸為3225，工作溫度范圍在-40°C to +85°C。那么為什么說SG3225EEN,156.25MHz,X1G00522100080適用400G QSFP-DD光模塊呢？主要是因?yàn)殍b于目前400G QSFP-DD光模塊的封裝及結構尺寸，其內部器件均需要小型化，選擇時鐘發生器不太現實，時鐘發生器必須要一款晶振/晶體搭配，且功耗不小，也會占用較大的設計空間，因此研發人員直接選用小封裝、高性能、低功耗的晶振。目前小封裝的晶振廠家比較多，但是做到高性能的比較少，因?yàn)榫д褫敵龅念l率必須要達到最低三級時鐘標準，且是差分信號輸出，且穩定度要求極高（熱插拔及長期工作）。這里我們推薦SG3225EEN,156.25MHz,CJGA小封裝晶振。SG3225EEN的RMS jitter可以達到0.05 ps（156.25MHz），頻率穩定度最高達到±25ppm，輸出頻率在25M到200M之間可選，直接支持PAM4光模塊需要的LVPECL格式電平輸出。X1G005221000800采用金屬封裝，且最高工作溫度支持105℃，全溫度范圍指標一致，非常適合400G QSFP-DD之類的線路側光模塊設計，而且SG3225EEN系列晶振的差分輸出擺幅在800~1600mV，剛好在后端DSP的需求范圍內，可以直接用于后端DSP設計，無需轉換。并且去年愛普生將SG3225EEN頻率上限從200MHz擴展到500MHz，5G通信網絡需要在噪聲水平降至最低的情況下，保證高速和寬帶。通信設備的高頻低抖動參考時鐘可以實現這個要求。使用SG3225EEN,156.25MHz,CJGA,X1G005221000800，客戶可以從基模晶體輸入一個具有極低相位抖動和功率的高頻基準（最高500MHz），從而獲得良好的相位噪聲。下面南山電子就給大家分享SG3225EEN規格書，以供大家選型參考：

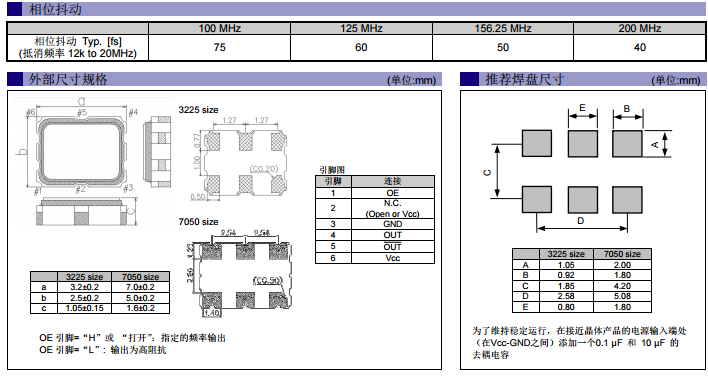

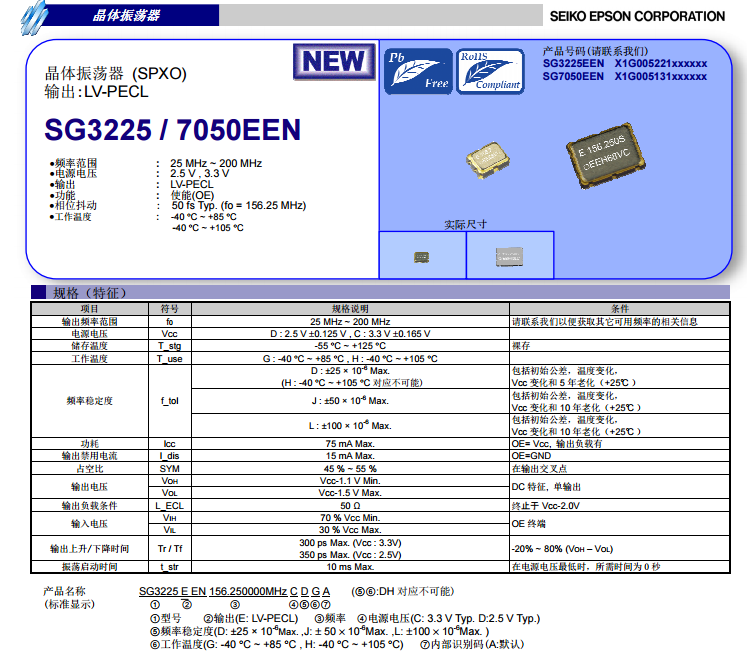

以上就是X1G005221000800的規格書，隨著移動互聯網、云計算、大數據等技術的高速發展，通信行業也急需把網絡從10G、40G升級到100G再到400G，其中OSFP、QSFP-DD和CFP8是可能的幾種備選方案，出于技術成本要求，CFP8目前大部分廠家沒有在繼續開發，目前OSFP和QSFP-DD是400G光模塊的兩種主流模式，其中QSFP-DD 可向后兼容 QSFP，而 OSFP 不兼容，所以400G QSFP-DD光模塊是目前的主流方案，這時候支持更為苛刻的環境（光模塊長期密閉），散熱要求更高，且最高工作溫度支持105℃的SG3225EEN,156.25MHz,CJGA,X1G005221000800變得愈發重要，作為愛普生晶振在中國大陸地區選擇的兩家國內樣品倉庫之一，南山電子現擁有近千種現貨庫存，第一時間為客戶提供小批量樣品快速發貨服務，南山電子除了以上SG3225EEN以外，還提供其他各種型號有源晶振和無源晶振，可編程晶振，溫控壓控晶振等，歡迎各位新老顧客來電垂詢，或者直接到我們某寶店——南山E店直接購買。
