愛普生差分晶振SG3225VAN的選型和用途

今天給大家介紹愛普生差分晶振中的SG3225VAN。我們都知道差分晶振中熱門的型號是SG7050VAN，但是隨著工業化的發展，小型化是未來的趨勢，SG3225VAN就是愛普生為時鐘設計新推出的SPXO晶振系列，適合10GbE、40GbE、100GbE超寬頻以太網絡，可廣泛用于醫療、測試測量、消費電子、工業自動化等領域。SG3225VAN具有低功耗水平，并且通過OE引腳可實現輸出使能。在正常工作狀態下，電流損耗低至30mA，而*大啟動時間僅為3ms，保證了低功耗設計對設備喚醒速度的要求。當輸出端口OE接地時，關閉電流*大20mA，使其更容易實現低功耗設計。SG3225VAN的工作溫度為-40℃~85℃，符合工業級產品標準。外觀尺寸為3.2×2.5×1.05mm，小型化封裝有利于提高系統設計的靈活性。SG3225VAN的電源電壓為2.5V~3.3V，輸出頻率73.5MHz~700MHz，結合低抖動PLL技術和內置AT晶體單元，可產生穩定的輸出信號；頻率偏移誤差*低±20ppm，*大相位抖動不超過0.6ps，SG3225VAN非常適合對時鐘信號完整性有嚴格要求的系統?？紤]元件老化的影響，其頻率老化率僅為±5ppm/年，大大提高了元件的使用壽命。SG3225VAN分別支持LV-PECL和LVDS標準差分信號，增強了輸出信號的抗干擾能力，可作為標準模塊在電路中直接應用。近年來，對小型化、多功能網絡設備的需求不斷增加，SG3225VAN以其低功耗、小型化、高穩定性等優點，在手持設備、穿戴式設備以及物聯網等網絡設備中具有廣闊的市場前景，可有效延長設備使用壽命、縮短產品開發周期。目前市場主流差分晶振都是6腳貼片封裝，頻率比普通晶振相比較高，可以從50MHz到700MHz.常用的頻率有:SG3225VAN,74.25MHz,100MHz,125MHz,148.5MHz,150MHz,200MHz等，下面南山電子就給大家提供SG3225VAN的規格書，供大家選型參考：

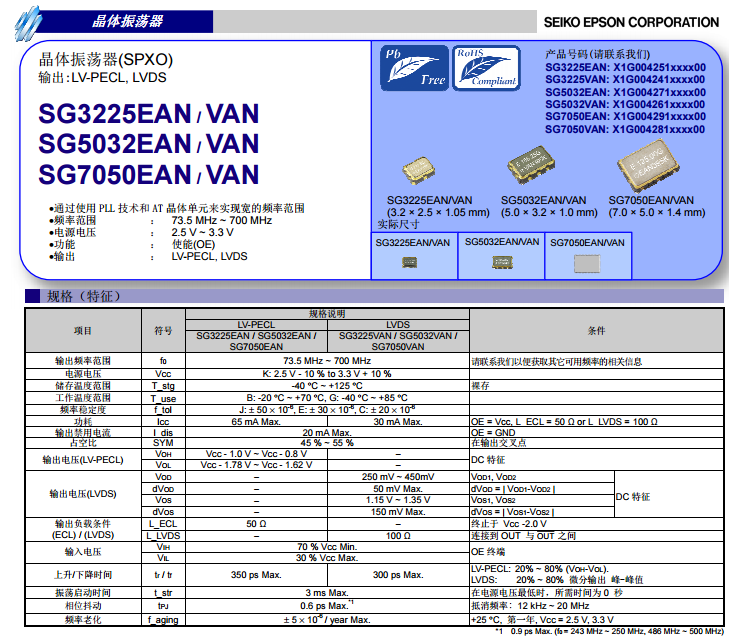

如上圖所示常用的三款SG7050VAN，SG5032VAN，SG3225VAN我們南山電子均有現貨，作為愛普生晶振在中國大陸地區授權的核心代理商，南山半導體除了提供SG3225VAN之外，還提供愛普生全系列有源無源晶振產品，歡迎大家撥打電話垂詢，或者去我們南山電子的某寶店——南山E店選型訂貨。
